Wichtige Hinweise
-
Auf ausreichenden WLAN-Empfang am Montageort achten. Zur Überprüfung des WLAN-Empfangs ein Smartphone oder ein anderes Gerät verwenden, das die WLAN-Empfangsstärke anzeigen kann. Während der Prüfung alle Türen schließen, um eine genaue Messung zu gewährleisten. Eine ausreichende WLAN-Signalstärke am Montageort ist wichtig für eine zuverlässige Verbindung und optimale Funktion der Key.
-
Vor dem Anschließen alle benötigten und angeschlossenen Komponenten (Klingeltrafo, Netzteil) stromlos schalten.
-
Bei der Verkabelung der Versorgungsspannung (12 V DC) auf die Polung der beiden Adern in den Klemmen achten.
-
Die Spannungsversorgung erst anlegen, wenn alle Adern fest verbunden sind und keine Kurzschlussgefahr besteht.
-
Ein Klingeltrafo (zum Beispiel 12 V AC) darf nicht als Stromversorgung für das Gerät verwendet werden. Das kann zur Zerstörung des Geräts führen!
-
Beide integrierte Schaltausgänge schalten potenzialfrei. Zum Ansteuern eines Türöffners ist zusätzlich ein Klingeltrafo erforderlich. Die Klingeltrafo-Spannung über den jeweiligen Schaltausgang zum Türöffner schalten.
-
Beide Schaltausgänge sind bis max. 24 V AC/DC, 1 A belastbar. Vor der Inbetriebnahme sicherstellen, dass diese Werte von Türöffner, Türglocke oder anderen zu schaltenden Einrichtungen nicht überschritten werden. Die Bedienungsanleitungen der jeweiligen Produkte beachten.
Verkabelung
-
Schwachstromleitungen getrennt von Starkstromleitungen führen.
-
Mindestabstand von 10 cm zwischen beiden Leitungsarten einhalten.
-
Verlaufen angeschlossene Leitungen im Freien, für ausreichenden Blitz- und Überspannungsschutz sorgen.
Einsetzbare Leitungstypen
Fernmeldeinnenkabel:
J-Y(ST)-Y 2 x 2 x 0,6
J-Y(ST)-Y 2 x 2 x 0,8
J-Y(ST)-Y 4 x 2 x 0,6
J-Y(ST)-Y 4 x 2 x 0,8
Klingelmantelleitung:
YR 4 x 0,8
Fernmeldekabel:
A-2Y(L)2Y 4 x 2 x 0,8
Maximale Kabellängen für die Verbindung zum Türöffner
Reichweiten für den Türöffnerbetrieb von einem externen Klingeltrafo zum Türöffner, maximale Stromaufnahme 1 A, AC/DC
|
Spannung |
Aderdurchmesser 0,8 mm |
Aderdurchmesser 0,6 mm |
|---|---|---|
|
6,5 V |
20 m |
10 m |
|
12 V |
38 m |
17 m |
|
24 V |
177 m |
78 m |
Anschlussklemmen
Klemmenaufbau und Beschriftung
Auf der Rückseite des Geräts befinden sich abziehbare Push-in-Federkraftklemmen. Zum Anschließen die Klemmen abziehen. Die Klemmenbeschriftung ist erst nach dem Abziehen sichtbar und befindet sich auf der Rückseite des Gehäuses.
Leiter anschließen
Nur starre Leiter verwenden. Flexible (feindrähtige) Leiter sind nicht zulässig.
-
Den starren Leiter 5 mm abisolieren.
-
Den Leiter bis zum Anschlag in die Klemme stecken.
-
Zum Entfernen den Leiter leicht drehen und gleichzeitig herausziehen.
Klemmenbelegung Key
|
Klemme |
Funktion |
|
1 / 2 |
Versorgungsspannung +12 V / GND |
|
3 / 4 |
Schalteingang |
|
5 / 6 |
Schaltausgang 1 |
|
7 / 8 |
Schaltausgang 2 |
Anschlussplan
Anschluss der Spannungsversorgung

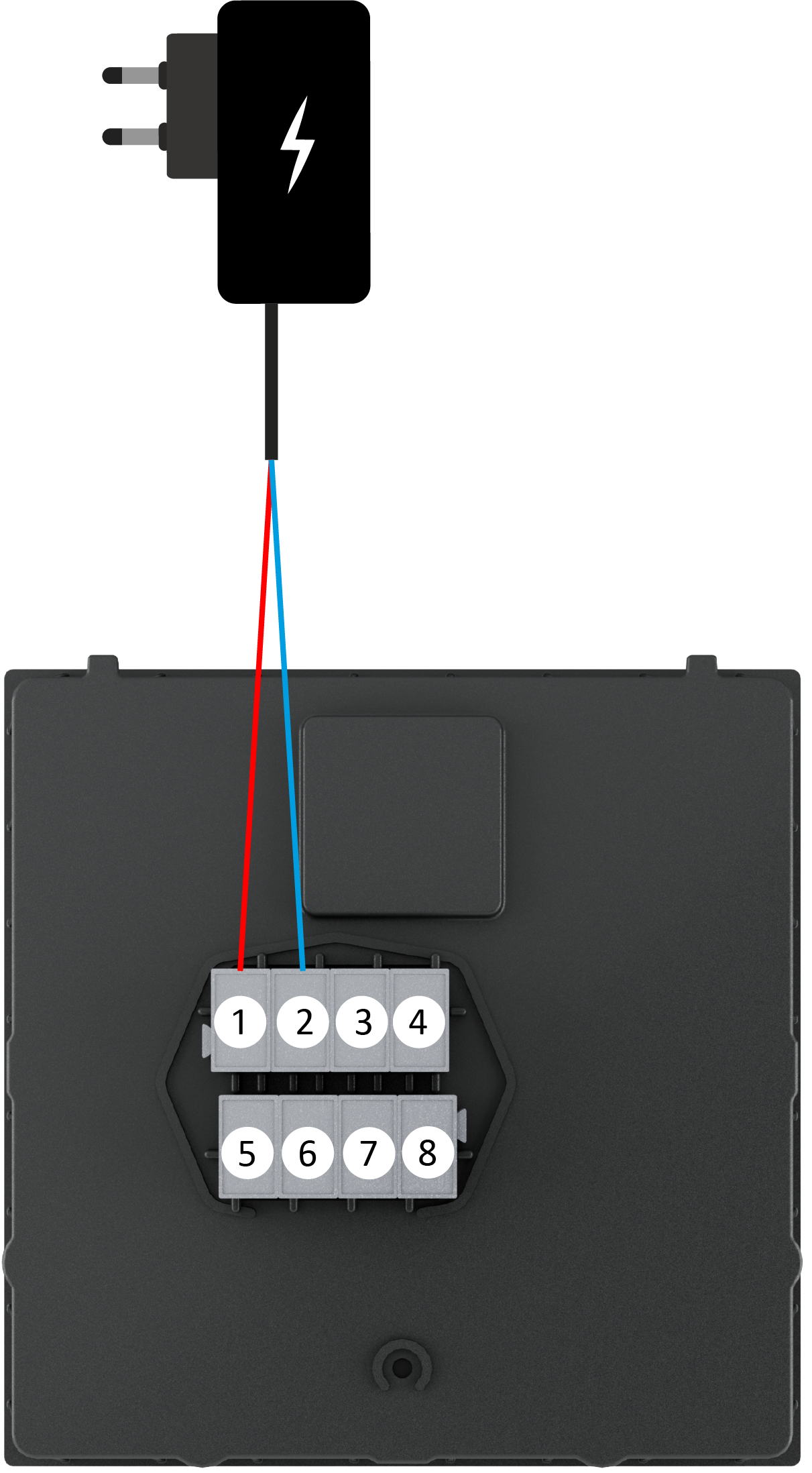

Die Abbildung zeigt den Anschluss der Spannungsversorgung an den Klemmen 1 (+12 V) und 2 (GND), beispielhaft mit einem Steckernetzteil. Die Spannungsversorgung ist nicht im Lieferumfang enthalten. Als Zubehör stehen ein Steckernetzteil und ein Hutschienennetzteil zur Auswahl (siehe Kapitel 1. Aufbau und Funktion | Verfügbares Zubehör / Ersatzteile ).
