Modul der DoorLine modular Serie
Die Key wird in die DoorLine modular Rahmen eingesetzt. Sie kann einzeln oder in Kombination mit anderen Modulen der DoorLine modular Serie verwendet werden. Die mechanische Montage in den Rahmen ist für alle Module identisch und in der separaten Montageanleitung „DoorLine modular Rahmen" beschrieben (siehe Kapitel . Montage und Anschluss ).

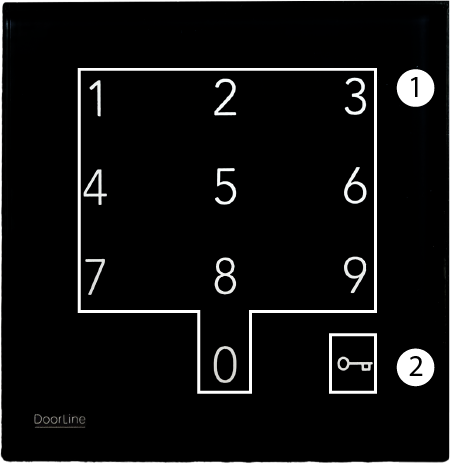

Beschreibung
-
Beleuchtetes Tastenfeld — kapazitive Zifferntasten 0 bis 9 hinter dem Glas zur Eingabe des Zutrittscodes. Die Beleuchtung ist konfigurierbar (dauerhaft ein, aus oder bei Tastendruck) und zeigt keinen Betriebszustand an.
-
Bestätigungstaste (Schlüsselsymbol) — schließt die Eingabe ab und löst die Prüfung des Zutrittscodes aus.
Bestimmungsgemäßer Gebrauch
-
Zutrittsidentifikation an Türen und Toren per Zutrittscode.
-
Ansteuern eines Türöffners oder eines vergleichbaren Geräts über die Schaltausgänge.
-
Auslösen von Aktionen in Smart-Home-Systemen (zum Beispiel Home Assistant) über offene Schnittstellen.
-
Zeitlich begrenzte Zutrittsvergabe, zum Beispiel für Reinigungspersonal oder Handwerker.
-
Vorgesehen für den privaten sowie den gewerblichen Einsatz.
-
Ansteuern eines Türöffners über einen WLAN-Schaltaktor im Gebäudeinneren, sodass der schaltende Kontakt nicht im Außenbereich liegt.
Die DoorLine Key ist kein zertifiziertes Sicherungssystem im Sinne der Einbruchsicherung. Für Bereiche mit erhöhtem Schutzbedarf sind zusätzliche Sicherungsmaßnahmen vorzusehen.
Technische Voraussetzungen
-
Eine geregelte Spannungsversorgung 12 V DC. Sie ist nicht im Lieferumfang enthalten und als Zubehör erhältlich (Steckernetzteil oder Hutschienennetzteil, siehe „Verfügbares Zubehör / Ersatzteile").
-
Ein 2,4-GHz-WLAN in Reichweite des Montageorts.
-
Ein Endgerät mit Webbrowser zur Konfiguration, zum Beispiel Smartphone, Tablet oder PC.
-
Für Zeitprofile und Zeiträume: Zugriff auf einen Zeitserver (NTP) zur Synchronisation der Gerätezeit.
-
Beide Schaltausgänge der Key schalten potenzialfrei. Für die Ansteuerung eines Türöffners oder eines ähnlichen Geräts wird daher eine separate Versorgung (zum Beispiel Klingeltrafo) benötigt.
Lieferumfang
-
DoorLine Key
-
Anschlussklemmen
-
Kurzanleitung
-
Anschlusskabel
Modell- / Farbvarianten
|
Farbe |
Art. Nr. DoorLine Key modular |
|---|---|
|
anthrazit |
118638 |
|
weiß |
153023 |
Verfügbares Zubehör / Ersatzteile
Netzteil Hutschiene HDR-15-12
Artikelnummer: 116715
Spannungsversorgung der DoorLine; Montage auf Hutschiene
Steckernetzteil
Artikelnummer: 116972
Spannungsversorgung der DoorLine über Steckdose
1-fach Rahmen modular (Anthrazit)
Artikelnummer: 151051
Montage eines Moduls
2-fach Rahmen modular (Anthrazit)
Artikelnummer: 151053
Montage von zwei Modulen
3-fach Rahmen modular (Anthrazit)
Artikelnummer: 151055
Montage von drei Modulen
