Verwendung eines Shelly Schalt-Aktors mit DoorLine Cam und DoorLine Slim

In diesem Artikel wird beschrieben, wie eine DoorLine Cam zusammen mit einer DoorLine Slim und einem Shelly WLAN-Schalt-Aktor verwendet werden kann. Die DoorLine Cam ergänzt die DoorLine Slim um das Kamerabild. Damit der Shelly schaltet, wird ein Relaisausgang der DoorLine Slim mit dem Schalteingang der DoorLine Cam verbunden. Schließt die DoorLine Slim ihr Relais, erkennt die DoorLine Cam das am Schalteingang und ruft eine HTTP-Adresse (URL) des Shelly auf. Der Shelly schaltet daraufhin seinen Ausgang für eine festgelegte Zeit ein.

Je nachdem, welcher Relaiskontakt der DoorLine Slim angeschlossen wird, schaltet der Shelly entweder beim Klingeln oder beim Öffnen der Tür:

• Relaiskontakt 1 (K1) – Türgong: Beim Drücken der Klingeltaste schaltet der Shelly einen Gong.

• Relaiskontakt 2 (K2) – Türöffner: Wird am Telefon Tür öffnen gewählt, schaltet der Shelly einen Türöffner.

Der Shelly kann unabhängig von DoorLine Slim und DoorLine Cam dort platziert werden, wo er benötigt wird, z. B. im Hausinneren. So kann ein Gong im Haus oder ein Türöffner angesteuert werden, dessen Kontakte innen liegen und nicht bis zur DoorLine Slim verdrahtet werden können. Da die Ansteuerung von innen erfolgt, kann der Türöffner auch bei einer abgebauten DoorLine Slim oder DoorLine Cam nicht von außen geschaltet werden.

Es wird dafür nur die DoorLine Slim, die DoorLine Cam, eine vieradrige Verbindungsleitung, der Shelly und ein WLAN benötigt. Ein Smart-Home-System, eine Cloud oder ein Herstellerkonto sind nicht erforderlich.

Hinweis: Die DoorLine Cam hat nur einen Schalteingang. Es wird entweder K1 (Türgong) oder K2 (Türöffner) angeschlossen. Sollen beide Funktionen genutzt werden, siehe Abschnitt Türgong und Türöffner gleichzeitig nutzen.

Achtung: Arbeiten an Netzspannung (230 V) dürfen nur von einer Elektrofachkraft durchgeführt werden. Türöffner und Gongs werden in der Regel mit Kleinspannung (z. B. 8–12 V AC/DC) betrieben. Die Angaben des Herstellers zu Spannung und Strom des Shelly-Kontakts beachten.

Voraussetzungen

• Installierte und eingerichtete DoorLine Slim

• Installierte DoorLine Cam mit Firmware 1.7 oder höher, im WLAN angemeldet

• Kamerabild der DoorLine Cam in der FRITZ!Box bei der Türsprechanlage der DoorLine Slim eingetragen → siehe hierzu: https://docdl.tegae.de/dlsnap/inbetriebnahme-konfiguration/fritz-box-einrichten

• Ein gemeinsames Netzteil 12 V DC für DoorLine Slim und DoorLine Cam

• Eine vieradrige Leitung zwischen DoorLine Slim und DoorLine Cam (2 Adern Versorgung, 2 Adern Schaltsignal), z. B. Installationskabel J-Y(St)Y 2×2×0,8

• Ein Shelly Schalt-Aktor mit potenzialfreiem Kontakt, z. B. Shelly Plus 1 oder Shelly 1 Gen3

• Ein Netzteil 12 V DC für den Shelly

• Eine separate Versorgung für Gong bzw. Türöffner, z. B. Klingeltrafo oder Netzteil passend zum Gerät

• Ein 2,4-GHz-WLAN, in dem sowohl die DoorLine Cam als auch der Shelly angemeldet sind

• Ein Endgerät mit Webbrowser, z. B. Smartphone, Tablet oder PC

Funktionsweise im Überblick

• Klingeln: Ein Besucher drückt die Klingeltaste der DoorLine Slim. Die DoorLine Slim ruft wie gewohnt über die FRITZ!Box die eingestellten Telefone an. Die DoorLine Cam liefert dazu das Kamerabild.

• Relais schaltet: Ist die DoorLine Cam an K1 angeschlossen, schließt die DoorLine Slim den Kontakt beim Klingeln. Ist sie an K2 angeschlossen, schließt der Kontakt, wenn nach der Rufannahme am Telefon der Türöffner betätigt wird.

• HTTP-Request: Die DoorLine Cam erkennt den geschlossenen Schalteingang und ruft die hinterlegte URL des Shelly auf.

• Schalten: Der Shelly schaltet seinen Ausgang für die in timer angegebene Zeit ein und danach wieder aus.

• Unabhängige Platzierung: Der Shelly wird über das WLAN geschaltet und benötigt keine Leitung zur DoorLine Slim oder DoorLine Cam. Er kann direkt am Gong, am Türöffner oder im Verteiler sitzen.

• Sicherheit durch Auto off: Mit aktiviertem Auto off schaltet der Shelly in jedem Fall selbstständig wieder aus.

• Rein lokal: Der Aufruf erfolgt direkt im Heimnetz. Es wird keine Internetverbindung benötigt.

1. DoorLine Slim und DoorLine Cam verbinden

DoorLine Slim und DoorLine Cam werden über eine vieradrige Leitung miteinander verbunden:

• Versorgung: Die Spannungsversorgung (12 V DC) von DoorLine Slim und DoorLine Cam wird parallel angeschlossen.

• Schaltsignal: Je nach gewünschter Funktion wird der Relaiskontakt 1 (K1) oder der Relaiskontakt 2 (K2) der DoorLine Slim mit dem Schalteingang der DoorLine Cam verbunden.

Versorgung

Bei der Versorgung auf die richtige Polarität achten (+12 V an +12 V, GND an GND).

Variante A – Türgong beim Klingeln (K1)

Werkseitig ist der Relaiskontakt 1 der DoorLine Slim auf die Funktion Türgong eingestellt. Er schließt beim Drücken der Klingeltaste. In diesem Fall ist an der DoorLine Slim keine weitere Einstellung nötig.

Variante B – Türöffner (K2)

Werkseitig ist der Relaiskontakt 2 der DoorLine Slim auf die Funktion Türöffner eingestellt. Er schließt, wenn nach der Rufannahme am FRITZ!Fon der Softkey Tür öffnen gedrückt bzw. am Telefon der Türöffner-Code eingegeben wird.

Beim Schaltsignal spielt die Polarität keine Rolle.

So wird angeschlossen:

1. Das Netzteil von der Steckdose bzw. vom Netz trennen.

2. Klemme 1 der DoorLine Slim mit Klemme 1 der DoorLine Cam verbinden (+12 V).

3. Klemme 2 der DoorLine Slim mit Klemme 2 der DoorLine Cam verbinden (GND).

4. Für den Türgong Klemme 5 und 6 der DoorLine Slim, für den Türöffner Klemme 7 und 8 der DoorLine Slim mit Klemme 3 und 4 der DoorLine Cam verbinden.

5. Alle Klemmen auf festen Sitz prüfen und das Netzteil wieder einstecken.

Hinweis: Die Relaiskontakte der DoorLine Slim sind potenzialfrei. Zwischen den Adern des Schaltsignals darf keine Spannung anliegen. Keinen Klingeltransformator und kein Netzteil in diese Verbindung einschleifen.

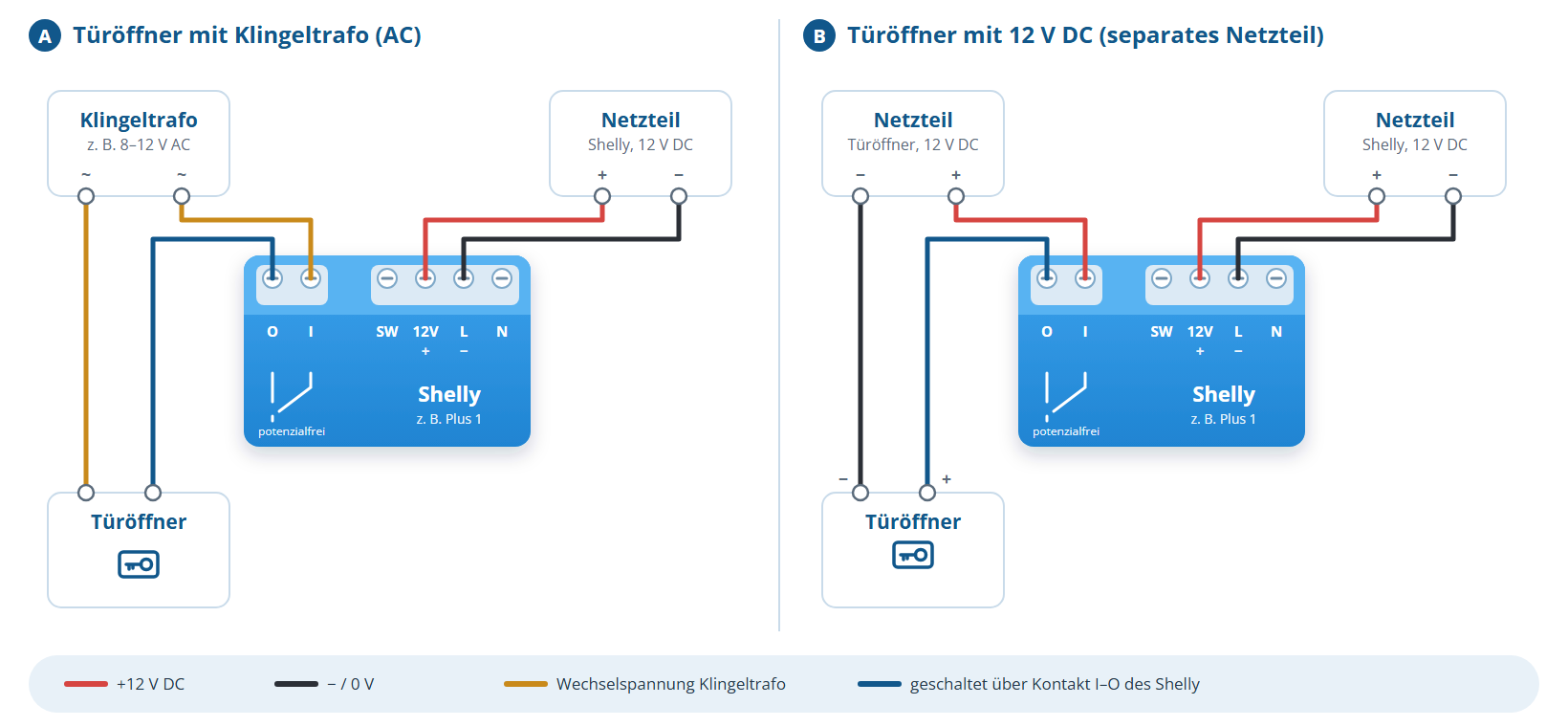

2. Shelly anschließen

Der Shelly wird über die Klemmen 12V (+) und L (−) mit 12 V DC versorgt. Der Kontakt zwischen den Klemmen I und O ist potenzialfrei. Er wird wie ein Taster in den Stromkreis des Gongs bzw. des Türöffners geschaltet.

Hinweis: Bei 12 V DC ist die Klemme L der Minuspol (⊥) und die Klemme N bleibt frei. Die Belegung ist auf dem Shelly aufgedruckt (gestrichelter Rahmen „DC 12V“).

A – Gong bzw. Türöffner mit Klingeltrafo (AC)

Ein Anschluss des Klingeltrafos wird an I angeschlossen, O geht zum Gong bzw. Türöffner. Der zweite Anschluss des Gongs bzw. Türöffners geht direkt zurück zum Klingeltrafo.

B – Gong bzw. Türöffner mit Gleichspannung (DC)

Der Pluspol (+) des Netzteils wird an I angeschlossen, O geht an + des Gongs bzw. Türöffners. − des Gongs bzw. Türöffners geht direkt an − des Netzteils.

In beiden Fällen wird der Shelly über ein eigenes Netzteil mit 12 V DC versorgt. Da der Kontakt I–O potenzialfrei ist, sind die beiden Stromkreise voneinander getrennt.

Hinweis: Wir empfehlen, Shelly und Türöffner über getrennte Netzteile zu versorgen. Türöffner ziehen beim Einschalten kurzzeitig einen hohen Strom und erzeugen beim Abschalten Spannungsspitzen. Bei einem gemeinsamen Netzteil kann die Spannung dadurch kurz einbrechen und der Shelly neu starten. Der Türöffner wird dann nicht oder nur kurz angesteuert.

Hinweis: Ist bereits ein Klingel- bzw. Türöffner-Taster vorhanden, kann der Shelly-Kontakt I–O parallel dazu angeschlossen werden. Der Taster funktioniert dann weiterhin.

3. Shelly einrichten

Einbindung ins WLAN

Nach dem Einschalten öffnet der Shelly ein eigenes WLAN (z. B. ShellyPlus1-…). Nach dem Verbinden mit diesem WLAN ist die Weboberfläche des Shelly unter http://192.168.33.1 erreichbar. Dort unter WLAN bzw. Wi-Fi das eigene WLAN und das Passwort eintragen. Alternativ kann der Shelly über die App Shelly Smart Control eingerichtet werden.

Feste IP-Adresse vergeben

Die DoorLine Cam ruft den Shelly über seine IP-Adresse auf. Damit sich diese Adresse nicht ändert, im Router eine feste IP-Adresse für den Shelly vergeben, z. B. bei einer FRITZ!Box unter Heimnetz > Netzwerk > Netzwerkverbindungen > Shelly bearbeiten > Diesem Netzwerkgerät immer die gleiche IPv4-Adresse zuweisen.

Die IP-Adresse des Shelly notieren. In dieser Anleitung wird als Beispiel 192.168.178.35 verwendet.

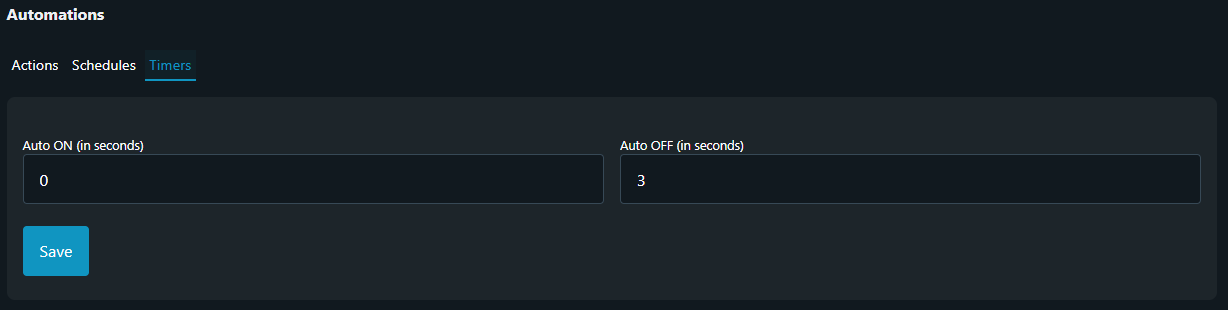

Automatische Abschaltung (empfohlen)

In der Weboberfläche des Shelly unter Home auf den Ausgang Output (0) klicken. Im Bereich Automations den Reiter Timers öffnen, Auto off aktivieren und die Zeit eintragen, z. B. 1 Sekunde für einen Gong oder 3 Sekunden für einen Türöffner. Anschließend auf Save klicken.

Der Shelly schaltet dann nach dem Einschalten immer von selbst wieder aus. Gong bzw. Türöffner bleiben dadurch nie dauerhaft geschaltet, auch wenn die URL versehentlich ohne Zeitangabe aufgerufen wird.

Hinweis: Auto off gilt für jedes Einschalten des Ausgangs, also auch beim Schalten über die App oder den Schalteingang SW des Shelly. Wird der Shelly für ein Licht verwendet, das auch dauerhaft eingeschaltet werden soll, Auto off nicht aktivieren und die Zeit nur über timer in der URL festlegen.

4. URL des Shelly ermitteln

Der Shelly wird über eine einfache URL geschaltet. Die URL setzt sich aus der IP-Adresse des Shelly und dem Befehl zusammen:

Bei timer=3 schaltet der Shelly nach 3 Sekunden von selbst wieder aus. Die Zeit wird in Sekunden angegeben. Empfohlene Werte:

URL testen: Die URL auf einem Smartphone oder PC im gleichen WLAN in die Adresszeile des Browsers eingeben. Gong bzw. Türöffner müssen für die angegebene Zeit schalten. Der Browser zeigt dabei eine kurze Antwort des Shelly an, z. B. {"ison":true, …}.

Hinweis: Die URL beginnt mit http://, nicht mit https://. Der Shelly unterstützt im Heimnetz nur unverschlüsselte Aufrufe.

5. API-Aktion in der DoorLine Cam einrichten

Die Weboberfläche der DoorLine Cam im Browser über die vom Router vergebene IP-Adresse oder mit doorline-cam.local öffnen und mit der PIN anmelden. Die IP-Adresse ist z. B. in der FRITZ!Box unter WLAN > Funknetz zu finden.

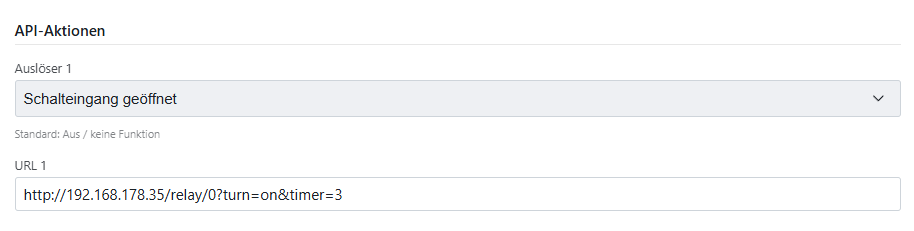

Schritt 1 – API-Aktionen öffnen

In der Weboberfläche zum Bereich API-Aktionen scrollen. Dort stehen vier Auslöser (Auslöser 1 bis Auslöser 4) mit jeweils einem eigenen Feld für die URL zur Verfügung.

Schritt 2 – Auslöser festlegen

Bei einem freien Auslöser, z. B. Auslöser 1, den Eintrag Schalteingang geschlossen auswählen und in das zugehörige URL-Feld die URL aus Abschnitt 4 eintragen, z. B. für einen Türöffner:

http://192.168.178.35/relay/0?turn=on&timer=3

Die DoorLine Cam ruft die URL dann jedes Mal auf, wenn die DoorLine Slim den angeschlossenen Relaiskontakt schließt, also beim Klingeln (K1) bzw. beim Betätigen des Türöffners (K2).

Hinweis: Der Schalteingang muss im Bereich Allgemein dafür nicht aktiviert werden und bleibt auf Aus. Die Aktivierung ist nur nötig, wenn am Schalteingang ein Klingeltaster angeschlossen wird, der einen Türruf über die DoorLine Cam auslösen soll.

Hinweis: Den Auslöser Schalteingang geöffnet nicht verwenden. Er löst erst aus, wenn der Relaiskontakt der DoorLine Slim wieder öffnet.

Hinweis: Die übrigen Auslöser der DoorLine Cam (Türöffner, Bei Betätigung der Klingeltaste) reagieren in dieser Kombination nicht, da der Türruf über die DoorLine Slim läuft. Nicht benötigte Auslöser auf Aus / keine Funktion stellen.

Schritt 3 – Speichern

Auf Speichern klicken. Ohne Speichern werden die Änderungen beim Verlassen der Seite verworfen.

6. Testen

Türgong (K1): An der DoorLine Slim die Klingeltaste drücken. Die Telefone klingeln wie gewohnt und der Gong muss kurz ertönen.

Türöffner (K2): An der DoorLine Slim klingeln und den Anruf am FRITZ!Fon annehmen. Anschließend den Softkey Tür öffnen drücken. Ohne FRITZ!Fon nach der Rufannahme #9 eingeben. Der Türöffner muss für die eingestellte Zeit summen.

Hinweis: Die Türöffnerfunktion steht nur während eines angenommenen Türrufs zur Verfügung.

Weitere Beispiele

Licht beim Klingeln

Die DoorLine Cam an K1 (Klemme 5/6) der DoorLine Slim anschließen. Statt eines Gongs ein Außen- oder Flurlicht über den Shelly schalten, z. B. für 2 Minuten:

http://192.168.178.37/relay/0?turn=on&timer=120

In diesem Fall im Shelly Auto off nicht aktivieren, wenn das Licht auch dauerhaft eingeschaltet werden soll.

Hinweis: Soll das Licht nur bei Dunkelheit eingeschaltet werden, ist dafür ein Smart-Home-System erforderlich, z. B. Home Assistant → siehe hierzu: (v2) Nachts beim Klingeln Licht im Flur einschalten.

Gong und Licht gleichzeitig beim Klingeln

Die DoorLine Cam an K1 anschließen und zwei Auslöser auf Schalteingang geschlossen stellen: Auslöser 1 mit der URL des Shelly für den Gong, Auslöser 2 mit der URL eines zweiten Shelly für das Licht. Jeder Shelly benötigt eine eigene IP-Adresse.

Türgong und Türöffner gleichzeitig nutzen

Die DoorLine Cam hat nur einen Schalteingang und kann deshalb nur auf einen Relaiskontakt der DoorLine Slim reagieren. Sollen Gong und Türöffner genutzt werden, gibt es folgende Möglichkeiten:

• Türöffner über Shelly, Gong direkt an der Slim: Die DoorLine Cam an K2 (Klemme 7/8) anschließen und den Türöffner über den Shelly schalten. Den Gong direkt an K1 (Klemme 5/6) der DoorLine Slim anschließen.

• Gong über Shelly, Türöffner direkt an der Slim: Die DoorLine Cam an K1 (Klemme 5/6) anschließen und den Gong über den Shelly schalten. Den Türöffner direkt an K2 (Klemme 7/8) der DoorLine Slim anschließen.

Shelly der neueren Generation (RPC-Befehle)

Die URLs mit /relay/0 werden von den Shelly-Geräten der Generation 1 und von den meisten neueren Geräten unterstützt. Funktioniert die URL bei einem neueren Shelly nicht, kann alternativ der folgende Befehl verwendet werden:

toggle_after=3 entspricht dabei timer=3.

Fehlerbehebung

Shelly schaltet nicht, der Aufruf im Browser funktioniert Die Verkabelung zwischen DoorLine Slim (Klemme 5/6 bzw. 7/8) und DoorLine Cam (Klemme 3/4) prüfen. Prüfen, ob als Auslöser Schalteingang geschlossen gewählt und gespeichert ist. Im URL-Feld der DoorLine Cam auf Tippfehler prüfen, z. B. https:// statt http:// oder Leerzeichen am Anfang oder Ende.

Shelly schaltet beim Klingeln statt beim Öffnen (oder umgekehrt) Die DoorLine Cam ist am falschen Relaiskontakt angeschlossen. Für den Türgong K1 (Klemme 5/6), für den Türöffner K2 (Klemme 7/8) verwenden. Außerdem prüfen, ob an der DoorLine Slim K1 auf Türgong und K2 auf Türöffner eingestellt ist (Werkseinstellung).

Türöffner reagiert nur bei Rufannahme am FRITZ!Fon, nicht am Smartphone Am Smartphone oder an anderen Telefonen gibt es keinen Softkey Tür öffnen. Nach der Rufannahme #9 eingeben.

DoorLine Cam startet nicht Die Versorgung zwischen DoorLine Slim (Klemme 1/2) und DoorLine Cam (Klemme 1/2) auf richtige Polarität und festen Sitz prüfen.

Aufruf im Browser funktioniert nicht Prüfen, ob die IP-Adresse des Shelly noch stimmt. Diese ist im Router oder in der App Shelly Smart Control zu finden. Hat sich die Adresse geändert, eine feste IP-Adresse vergeben (siehe Abschnitt 3) und die URL in der DoorLine Cam anpassen. Bei neueren Shelly-Geräten den RPC-Befehl verwenden (siehe oben).

Shelly lehnt den Aufruf ab (Fehler 401) In der Weboberfläche des Shelly ist ein Passwort aktiviert. Das Passwort unter Authentication deaktivieren.

Shelly startet nicht Bei 12 V DC muss − an L angeschlossen sein, nicht an N (siehe Abschnitt 2).

Shelly schaltet hörbar, aber Gong bzw. Türöffner reagieren nicht Die Verdrahtung nach dem Anschlussplan in Abschnitt 2 prüfen. Gong bzw. Türöffner müssen über den Kontakt I–O geschaltet werden, und I muss mit der Versorgung des Geräts verbunden sein.

Shelly startet beim Öffnen neu Shelly und Türöffner werden über ein gemeinsames Netzteil versorgt und die Spannung bricht beim Einschalten des Türöffners ein. Den Türöffner über ein separates Netzteil bzw. einen Klingeltrafo versorgen (siehe Abschnitt 2).

Shelly schaltet nur zeitweise Die DoorLine Cam oder der Shelly verliert die WLAN-Verbindung. Ohne Netzwerkverbindung entfallen alle HTTP-Requests. Die WLAN-Signalstärke am Montageort beider Geräte prüfen, z. B. in der Weboberfläche des Shelly bzw. unter Info in der Weboberfläche der DoorLine Cam. Gegebenenfalls einen WLAN-Repeater einsetzen.

Türöffner summt zu kurz Manche Türöffner benötigen mindestens 2–3 Sekunden. Den Wert bei timer in der URL erhöhen. Ist im Shelly Auto off aktiviert, auch diesen Wert anpassen, da der kürzere der beiden Werte gilt.

Gong bzw. Türöffner bleibt dauerhaft geschaltet In der URL fehlt die Zeitangabe timer und im Shelly ist Auto off nicht aktiviert. Die URL um &timer=… ergänzen und Auto off aktivieren (siehe Abschnitt 3).

Sicherheitshinweise

• Den Shelly nur im lokalen Heimnetz betreiben und nicht aus dem Internet erreichbar machen, z. B. über eine Portfreigabe im Router.

• Die URL wird unverschlüsselt im Heimnetz übertragen. Jedes Gerät im WLAN, das die URL kennt, kann den Shelly und damit z. B. den Türöffner schalten. Gäste deshalb in ein separates Gast-WLAN einbuchen.

• An den Schalteingang der DoorLine Cam keine Fremdspannung anlegen. DoorLine Slim und DoorLine Cam nur mit 12 V DC versorgen, nicht mit einem Klingeltransformator.
