Verwendung der DoorLine Cam mit DoorLine Slim und Amazon Alexa

In diesem Artikel wird beschrieben, wie eine DoorLine Cam zusammen mit einer DoorLine Slim und Amazon Alexa verwendet werden kann. Die DoorLine Cam ergänzt die DoorLine Slim um das Kamerabild. Damit auch Alexa beim Klingeln reagiert, wird der Relaisausgang der DoorLine Slim mit dem Schalteingang der DoorLine Cam verbunden. Beim Drücken der Klingeltaste schließt die DoorLine Slim ihr Relais, die DoorLine Cam erkennt das am Schalteingang und ruft eine Webadresse (URL) des Alexa Skills URL Routine Trigger auf. Der Skill stellt in der Alexa-App eine virtuelle Türklingel bereit, mit der eine beliebige Alexa-Routine gestartet wird. So können z. B. alle Echo-Geräte im Haus eine Ansage machen, einen Gong abspielen oder ein mit Alexa verbundenes Licht einschalten.

Es wird dafür nur die DoorLine Slim, die DoorLine Cam, eine vieradrige Verbindungsleitung, ein Amazon-Konto mit einem Echo-Gerät und der kostenlose Alexa Skill benötigt. Ein zusätzliches Smart-Home-System wie Home Assistant ist nicht erforderlich.

Typische Anwendungen:

• Ansage: Beim Drücken der Klingeltaste sagt Alexa z. B. „Es hat an der Haustür geklingelt“.

• Türgong: Beim Klingeln spielen ein oder mehrere Echo-Geräte einen Klingelton ab, z. B. im Garten oder in Räumen ohne Telefon.

• Licht: Beim Klingeln schaltet Alexa ein mit Alexa verbundenes Licht ein, z. B. im Flur.

Hinweis: Die DoorLine Cam hat keine eigene Klingeltaste und erkennt das Klingeln an der DoorLine Slim nur über die Verbindung zum Relaisausgang. Ohne diese Verkabelung kann die DoorLine Cam die Alexa-Routine nicht beim Klingeln auslösen.

Hinweis: Der Aufruf erfolgt nicht lokal im Heimnetz, sondern über das Internet. Der Skill URL Routine Trigger ist ein Angebot eines Drittanbieters (Virtual Smart Home) und nicht von Telegärtner Elektronik oder Amazon. Für Verfügbarkeit und Funktion des Dienstes können wir keine Gewähr übernehmen.

Voraussetzungen

• Installierte und eingerichtete DoorLine Slim

• Installierte DoorLine Cam mit Firmware 1.7 oder höher, im WLAN angemeldet

• Kamerabild der DoorLine Cam in der FRITZ!Box bei der Türsprechanlage der DoorLine Slim eingetragen → siehe hierzu: https://docdl.tegae.de/dlsnap/inbetriebnahme-konfiguration/fritz-box-einrichten

• Ein gemeinsames Netzteil 12 V DC für DoorLine Slim und DoorLine Cam

• Eine vieradrige Leitung zwischen DoorLine Slim und DoorLine Cam (2 Adern Versorgung, 2 Adern Schaltsignal), z. B. Installationskabel J-Y(St)Y 2×2×0,8

• Eine Internetverbindung im Heimnetz der DoorLine Cam

• Ein Amazon-Konto und ein Alexa-fähiges Gerät, z. B. Echo Dot oder Echo Show

• Die Alexa-App auf einem Smartphone oder Tablet

• Den Alexa Skill URL Routine Trigger

• Ein Endgerät mit Webbrowser, z. B. Smartphone, Tablet oder PC

Funktionsweise im Überblick

• Klingeln: Ein Besucher drückt die Klingeltaste der DoorLine Slim. Die DoorLine Slim ruft wie gewohnt über die FRITZ!Box die eingestellten Telefone an. Die DoorLine Cam liefert dazu das Kamerabild.

• Relais schaltet: Gleichzeitig schließt die DoorLine Slim den Relaiskontakt 1 (K1). Der Kontakt ist mit dem Schalteingang der DoorLine Cam verbunden.

• HTTPS-Request: Die DoorLine Cam erkennt den geschlossenen Schalteingang und ruft die hinterlegte Trigger-URL auf.

• Virtuelle Türklingel: Der Skill URL Routine Trigger meldet den Aufruf an Alexa. In der Alexa-App erscheint der Trigger als Gerät vom Typ Türklingel.

• Alexa-Routine: Die Türklingel ist als Auslöser einer Alexa-Routine eingetragen. Alexa führt die Aktionen der Routine aus, z. B. eine Ansage oder das Einschalten eines Lichts.

• Über das Internet: Der Aufruf geht über die Server des Skill-Anbieters und von Amazon. Zwischen Klingeln und Ansage vergehen deshalb in der Regel einige Sekunden.

1. DoorLine Slim und DoorLine Cam verbinden

DoorLine Slim und DoorLine Cam werden über eine vieradrige Leitung miteinander verbunden:

• Versorgung: Die Spannungsversorgung (12 V DC) von DoorLine Slim und DoorLine Cam wird parallel angeschlossen.

• Schaltsignal: Der Relaiskontakt 1 (K1) der DoorLine Slim wird mit dem Schalteingang der DoorLine Cam verbunden.

Bei der Versorgung auf die richtige Polarität achten (+12 V an +12 V, GND an GND). Beim Schaltsignal spielt die Polarität keine Rolle.

So wird angeschlossen:

1. Das Netzteil von der Steckdose bzw. vom Netz trennen.

2. Klemme 1 der DoorLine Slim mit Klemme 1 der DoorLine Cam verbinden (+12 V).

3. Klemme 2 der DoorLine Slim mit Klemme 2 der DoorLine Cam verbinden (GND).

4. Klemme 5 der DoorLine Slim mit Klemme 3 der DoorLine Cam verbinden.

5. Klemme 6 der DoorLine Slim mit Klemme 4 der DoorLine Cam verbinden.

6. Alle Klemmen auf festen Sitz prüfen und das Netzteil wieder einschalten.

Werkseitig ist der Relaiskontakt 1 der DoorLine Slim auf die Funktion Türgong eingestellt. Er schließt beim Drücken der Klingeltaste. In diesem Fall ist an der DoorLine Slim keine weitere Einstellung nötig.

Alternative: Türöffner-Befehl weitergeben (K2)

Soll Alexa nicht beim Klingeln, sondern beim Öffnen der Tür reagieren, wird der Schalteingang der DoorLine Cam statt an K1 an den Relaiskontakt 2 (K2) der DoorLine Slim angeschlossen. K2 ist werkseitig als Türöffner eingestellt und schließt, wenn am Telefon der Türöffner betätigt wird.

Hinweis: Die DoorLine Cam hat nur einen Schalteingang. Es wird entweder K1 (Klingeln) oder K2 (Türöffner) angeschlossen.

Hinweis: Die Relaiskontakte der DoorLine Slim sind potenzialfrei. Zwischen den Adern des Schaltsignals darf keine Spannung anliegen. Keinen Klingeltransformator und kein Netzteil in diese Verbindung einschleifen.

2. Alexa Skill aktivieren

In der Alexa-App unter Mehr > Skills und Spiele nach URL Routine Trigger suchen und auf Zur Verwendung aktivieren tippen. Anschließend mit dem eigenen Amazon-Konto anmelden und die Verknüpfung bestätigen.

Alternativ kann der Skill auch auf der Amazon-Webseite aktiviert werden: https://www.amazon.de/dp/B08SHHS8JZ

Hinweis: Der früher verwendete Skill Webhook Routine Trigger funktioniert nach Rückmeldung von Anwendern nicht mehr zuverlässig. Für neue Einrichtungen den Skill URL Routine Trigger verwenden.

3. Trigger anlegen und URL ermitteln

Trigger anlegen

Im Browser die Webseite des Skill-Anbieters öffnen: https://www.virtualsmarthome.xyz/url_routine_trigger/

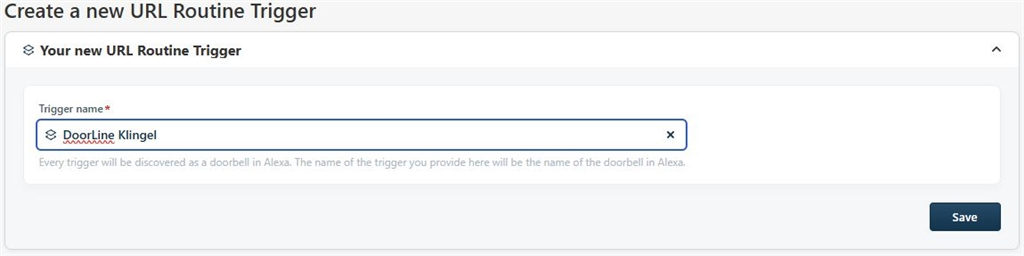

Auf Login with Amazon klicken und mit demselben Amazon-Konto anmelden, mit dem der Skill aktiviert wurde. Einen neuen Trigger anlegen und einen gut erkennbaren Namen vergeben, z. B. DoorLine Haustür.

URL kopieren

Nach dem Anlegen zeigt die Webseite die URLs zum Auslösen des Triggers an. Die URL aus dem Feld Smartphone Response kopieren. Sie hat z. B. folgenden Aufbau:

https://www.virtualsmarthome.xyz/url_routine_trigger/activate.php?trigger=…&token=…&response=html

Die Werte für trigger und token sind für jeden Trigger individuell.

Hinweis: Die URL enthält einen geheimen Schlüssel. Jeder, der die URL kennt, kann die Routine auslösen. Die URL deshalb nicht weitergeben oder veröffentlichen.

Trigger in der Alexa-App prüfen

Der Trigger erscheint in der Alexa-App unter Geräte als Türklingel mit dem vergebenen Namen. Wird er nicht angezeigt, in der Alexa-App eine Gerätesuche starten oder „Alexa, suche neue Geräte“ sagen.

URL testen: Die URL in die Adresszeile eines Browsers eingeben. Der Browser zeigt eine kurze Bestätigung des Skill-Anbieters an. Eine Reaktion von Alexa erfolgt erst, nachdem die Routine in Abschnitt 5 eingerichtet wurde.

4. Schalteingang und API-Aktion in der DoorLine Cam einrichten

Die Weboberfläche der DoorLine Cam im Browser über die vom Router vergebene IP-Adresse oder mit doorline-cam.local öffnen und mit der PIN anmelden. Die IP-Adresse ist z. B. in der FRITZ!Box unter WLAN > Funknetz zu finden.

Schritt 1 – API-Aktionen öffnen

In der Weboberfläche zum Bereich API-Aktionen scrollen. Dort stehen vier Auslöser (Auslöser 1 bis Auslöser 4) mit jeweils einem eigenen Feld für die URL zur Verfügung.

Schritt 2 – Auslöser festlegen

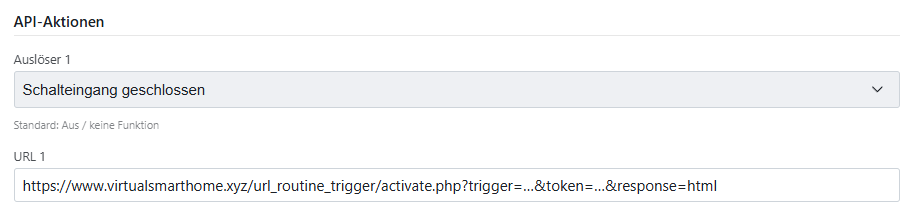

Bei einem freien Auslöser, z. B. Auslöser 1, den Eintrag Schalteingang geschlossen auswählen und in das zugehörige URL-Feld die kopierte URL aus Abschnitt 3 einfügen.

Die DoorLine Cam ruft die URL dann jedes Mal auf, wenn die DoorLine Slim beim Klingeln den Relaiskontakt schließt.

Hinweis: Der Schalteingang muss im Bereich Allgemein dafür nicht aktiviert werden und bleibt auf Aus. Die Aktivierung ist nur nötig, wenn am Schalteingang ein Klingeltaster angeschlossen wird, der einen Türruf über die DoorLine Cam auslösen soll.

Hinweis: Den Auslöser Schalteingang geöffnet nicht für die Klingel verwenden. Er löst erst aus, wenn der Relaiskontakt der DoorLine Slim wieder öffnet.

Hinweis: Die vier Auslöser können in beliebiger Reihenfolge belegt werden. Nicht benötigte Auslöser auf Aus / keine Funktion stellen.

Schritt 3 – Speichern

Auf Speichern klicken. Ohne Speichern werden die Änderungen beim Verlassen der Seite verworfen.

5. Alexa-Routine erstellen

In der Alexa-App unter Mehr > Routinen auf + tippen, um eine neue Routine anzulegen.

Schritt 1 – Name vergeben

Einen Namen für die Routine eintragen, z. B. Klingel Haustür.

Schritt 2 – Auslöser festlegen

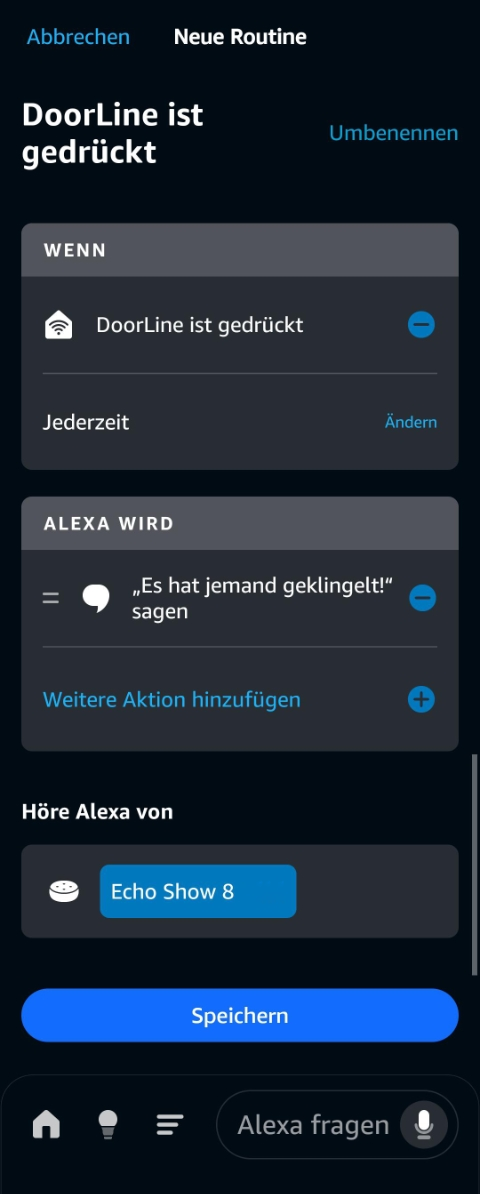

Auf Wenn > Ereignis hinzufügen tippen und die Kategorie Smart Home wählen. Den in Abschnitt 3 angelegten Trigger auswählen, z. B. DoorLine Haustür.

Schritt 3 – Aktion hinzufügen

Auf Aktion hinzufügen tippen und die gewünschte Aktion auswählen, z. B.:

Unter Von bzw. Gerät auswählen das Echo-Gerät festlegen, auf dem die Ansage oder der Ton ausgegeben werden soll.

Schritt 4 – Speichern

Auf Speichern tippen.

Hinweis: Eine Routine kann mehrere Aktionen enthalten. Soll die Ansage auf mehreren Echo-Geräten erfolgen, die Aktion für jedes Gerät hinzufügen oder, falls in der Alexa-App verfügbar, eine Ankündigung an alle Geräte verwenden.

Hinweis: Die Bezeichnungen in der Alexa-App können je nach App-Version abweichen.

6. Testen

An der DoorLine Slim die Klingeltaste drücken. Die Telefone klingeln wie gewohnt und nach wenigen Sekunden muss Alexa die Aktion der Routine ausführen, z. B. die Ansage abspielen.

Alternativ kann die Routine ohne Klingeln getestet werden, indem die URL aus Abschnitt 3 in die Adresszeile eines Browsers eingegeben wird.

Weitere Beispiele

Licht beim Klingeln

In der Routine aus Abschnitt 5 zusätzlich die Aktion Smart Home hinzufügen und ein mit Alexa verbundenes Licht einschalten. Soll das Licht nach einer bestimmten Zeit wieder ausgehen, danach die Aktion Warten und anschließend eine Aktion zum Ausschalten hinzufügen.

Hinweis: Soll das Licht nur bei Dunkelheit eingeschaltet werden, kann in der Alexa-App unter Wenn eine zusätzliche Bedingung für die Uhrzeit festgelegt werden, sofern diese Option angeboten wird. Für komplexere Abläufe empfehlen wir Home Assistant → siehe hierzu: (v2) Nachts beim Klingeln Licht im Flur einschalten.

Ansage beim Öffnen der Tür

Den Schalteingang der DoorLine Cam an K2 (Klemme 7/8) der DoorLine Slim anschließen (siehe Abschnitt 1, Alternative). Einen eigenen Trigger anlegen, z. B. DoorLine Tür geöffnet, und dessen URL beim Auslöser Schalteingang geschlossen eintragen. In der zugehörigen Routine z. B. die Ansage „Die Haustür wurde geöffnet“ eintragen.

Fehlerbehebung

Alexa reagiert nicht beim Klingeln, der Aufruf im Browser funktioniert Die Verkabelung zwischen DoorLine Slim (Klemme 5/6) und DoorLine Cam (Klemme 3/4) prüfen. Prüfen, ob als Auslöser Schalteingang geschlossen gewählt und gespeichert ist. Im URL-Feld der DoorLine Cam auf Tippfehler prüfen, z. B. fehlende Zeichen am Ende der URL oder Leerzeichen am Anfang oder Ende.

Relais der DoorLine Slim schaltet nicht beim Klingeln Prüfen, ob die DoorLine Cam an K1 (Klemme 5/6) angeschlossen ist und K1 an der DoorLine Slim auf die Funktion Türgong eingestellt ist. K2 (Klemme 7/8) ist werkseitig als Türöffner eingestellt und schließt nur, wenn am Telefon der Türöffner betätigt wird.

DoorLine Cam startet nicht Die Versorgung zwischen DoorLine Slim (Klemme 1/2) und DoorLine Cam (Klemme 1/2) auf richtige Polarität und festen Sitz prüfen.

Aufruf im Browser startet die Routine nicht In der Alexa-App prüfen, ob der Trigger unter Geräte angezeigt wird und in der Routine unter Wenn ausgewählt ist. Prüfen, ob die Routine aktiviert ist. Wurde der Trigger auf der Webseite gelöscht und neu angelegt, hat sich die URL geändert. Die neue URL in der DoorLine Cam eintragen.

Trigger wird in der Alexa-App nicht angezeigt Prüfen, ob auf der Webseite des Skill-Anbieters und in der Alexa-App dasselbe Amazon-Konto verwendet wird. Anschließend in der Alexa-App eine Gerätesuche starten.

Ansage erfolgt deutlich verzögert Der Aufruf läuft über das Internet und die Server des Skill-Anbieters und von Amazon. Eine Verzögerung von einigen Sekunden ist normal. Bei längeren Verzögerungen die Internetverbindung und die WLAN-Signalstärke am Montageort der DoorLine Cam prüfen, z. B. unter Info in der Weboberfläche der DoorLine Cam.

Alexa reagiert nur zeitweise Die DoorLine Cam verliert die WLAN-Verbindung oder die Internetverbindung ist unterbrochen. Ohne Netzwerkverbindung entfallen alle HTTP-Requests. Die WLAN-Signalstärke prüfen und gegebenenfalls einen WLAN-Repeater einsetzen. Funktioniert auch der Aufruf im Browser nur zeitweise, liegt die Ursache beim Dienst des Skill-Anbieters.

Sicherheitshinweise

• Die Trigger-URL enthält einen geheimen Schlüssel. Die URL nicht weitergeben, nicht veröffentlichen und nicht in Screenshots zeigen.

• Gelangt die URL an Dritte, den Trigger auf der Webseite des Skill-Anbieters löschen, einen neuen Trigger anlegen und die neue URL in der DoorLine Cam eintragen.

• Über den Skill wird nur eine Alexa-Routine ausgelöst. Der Türöffner kann auf diesem Weg nicht über Alexa geschaltet werden.

• Beim Klingeln werden Zeitpunkt und Trigger an den Skill-Anbieter und an Amazon übermittelt. Es werden keine Bild- oder Audiodaten der DoorLine Cam oder der DoorLine Slim übertragen.

• An den Schalteingang der DoorLine Cam keine Fremdspannung anlegen. DoorLine Slim und DoorLine Cam nur mit 12 V DC versorgen, nicht mit einem Klingeltransformator.
