Allgemeines
Die Montage darf nur von Fachkräften mit entsprechenden Kenntnissen und Erfahrungen durchgeführt werden. Diese Personen müssen in der Lage sein, Gefahren zu erkennen und mögliche Gefährdungen zu vermeiden. Die am Einbauort gültigen Vorschriften sind zu beachten.
Beachten Sie die Sicherheitshinweise am Anfang dieser Anleitung.
Montage vorbereiten
Prüfen Sie vor der Montage alle Teile auf Vollständigkeit und Transportschäden. Beschädigte Teile dürfen nicht montiert werden.
Wählen Sie einen geeigneten Montageort. Der Untergrund muss tragfähig, eben und für die Befestigung des Rahmens geeignet sein.
Hinweis
Die Darstellung zeigt die Montage in vertikaler Ausrichtung.
Bei horizontaler Montage gelten die beschriebenen Schritte entsprechend.
Rahmen montieren und Modul einsetzen
-
Position des Rahmens an der Wand festlegen und Befestigungspunkte anzeichnen.
Hinweis
Der Kabelauslass ist so zu positionieren, dass ausreichend Platz im Bereich der Anschlussklemmen vorhanden ist. Ein direkt hinter den Klemmen liegender Kabelauslass kann das vollständige Einsetzen des Moduls verhindern.
-
Bohrungen (6 mm) entsprechend dem Untergrund ausführen.
-
Mitgelieferte Dübel einsetzen.
-

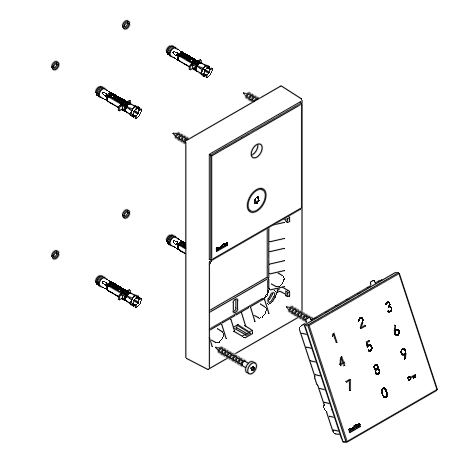

Rahmen ausrichten und mit den mitgelieferten Schrauben befestigen.
-
Auf festen und spannungsfreien Sitz des Rahmens achten.
-

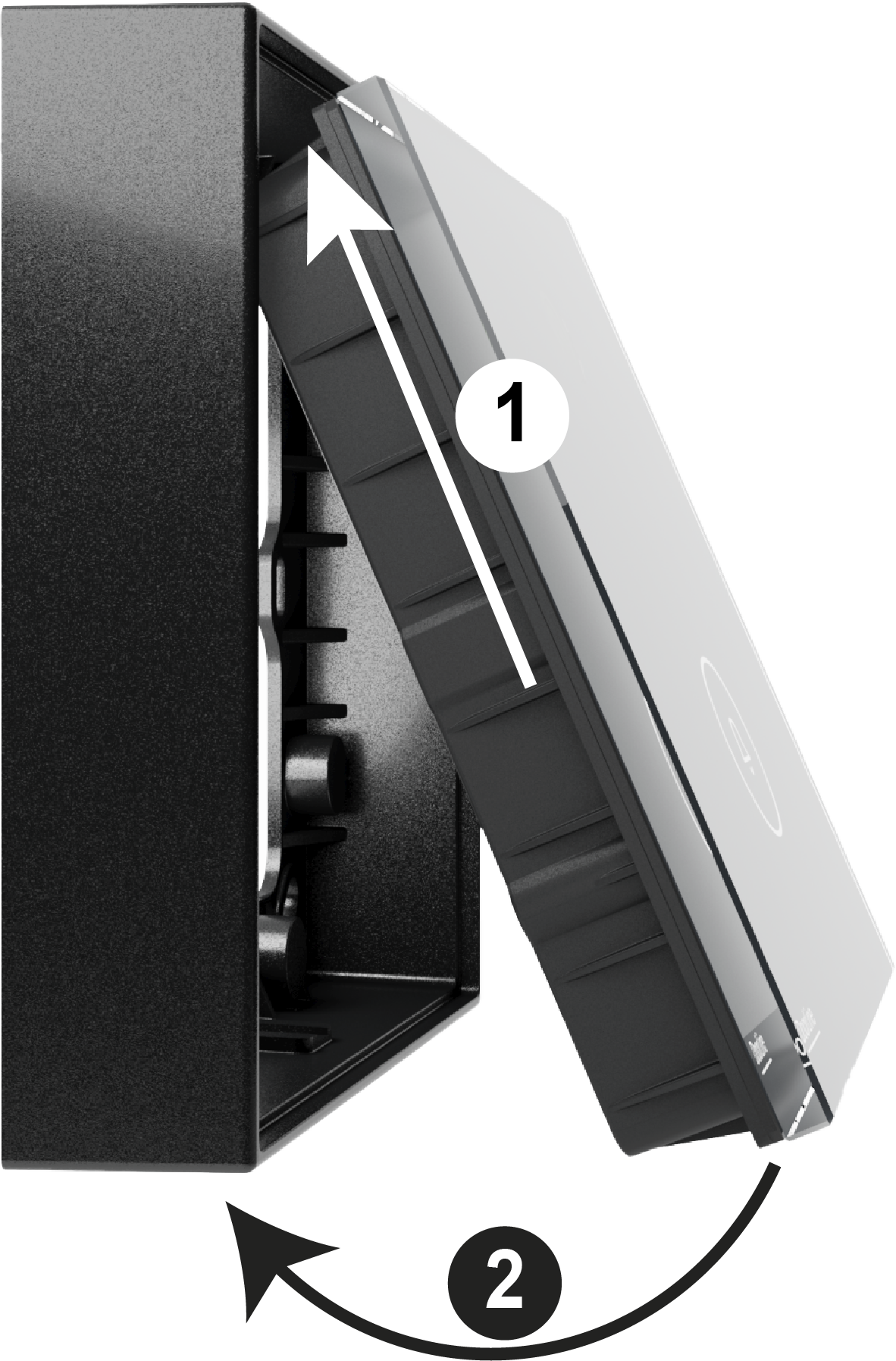

Modul zuerst oben (1) in den Rahmen einsetzen und anschließend nach unten schwenken (2), bis es vollständig im Rahmen sitzt. Das Modul wird magnetisch gehalten.
-

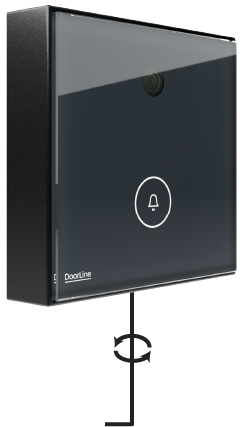

Modul mit der vorgesehenen Madenschraube (Sicherungsschraube) sichern. Modul mit der vorgesehenen Madenschraube sichern.
Madenschraube mit dem mitgelieferten Innensechskantschlüssel eindrehen, bis sie bündig mit der Einpressmutter abschließt. Die Madenschraube dient nur der Sicherung und darf nicht fest angezogen werden.
Warnung
Die Madenschraube dient ausschließlich der Sicherung des Moduls.
Ein zu starkes Anziehen kann zu Verformungen des Rahmens führen.
Hinweis
Bei Verwendung von 2-fach- oder 3-fach-Rahmen sind die Module von oben nach unten einzusetzen.
Jedes Modul muss unmittelbar nach dem Einsetzen mit der Madenschraube gesichert werden, bevor das nächste Modul eingesetzt wird, da die Madenschraube anschließend nicht mehr zugänglich ist.
Modul entnehmen
-
Madenschraube mit dem Innensechskantschlüssel lösen.
-

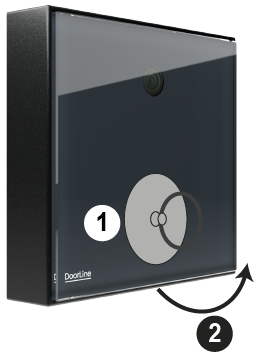

Saugnapf (1) im unteren Bereich der Frontfläche ansetzen und andrücken.
-
Modul vorsichtig nach vorne ziehen (2) und aus dem Rahmen entnehmen.
