Lieferumfang
Im Lieferumfang sind enthalten:
-
Rahmen
-
Saugnapf (zur Entnahme der Module)
-
Schrauben und Dübel
-
Innensechskantschlüssel
-
Montageanleitung
Der Lieferumfang kann je nach Ausführung variieren.
Varianten
|
Ausführung |
Farbe |
Artikelnummer |
|
1-fach Rahmen |
Anthrazit |
151051 |
|
2-fach Rahmen |
Anthrazit |
151053 |
|
3-fach Rahmen |
Anthrazit |
151055 |
Abmessungen und optionale Befestigungsmöglichkeiten
Legende der Markierungen:
Markierung 1: Befestigungspunkt zur Montage auf DoorLine Wandblech
Markierung 2: Befestigungspunkt bei Verwendung eines DoorLine Umrüstsatzes

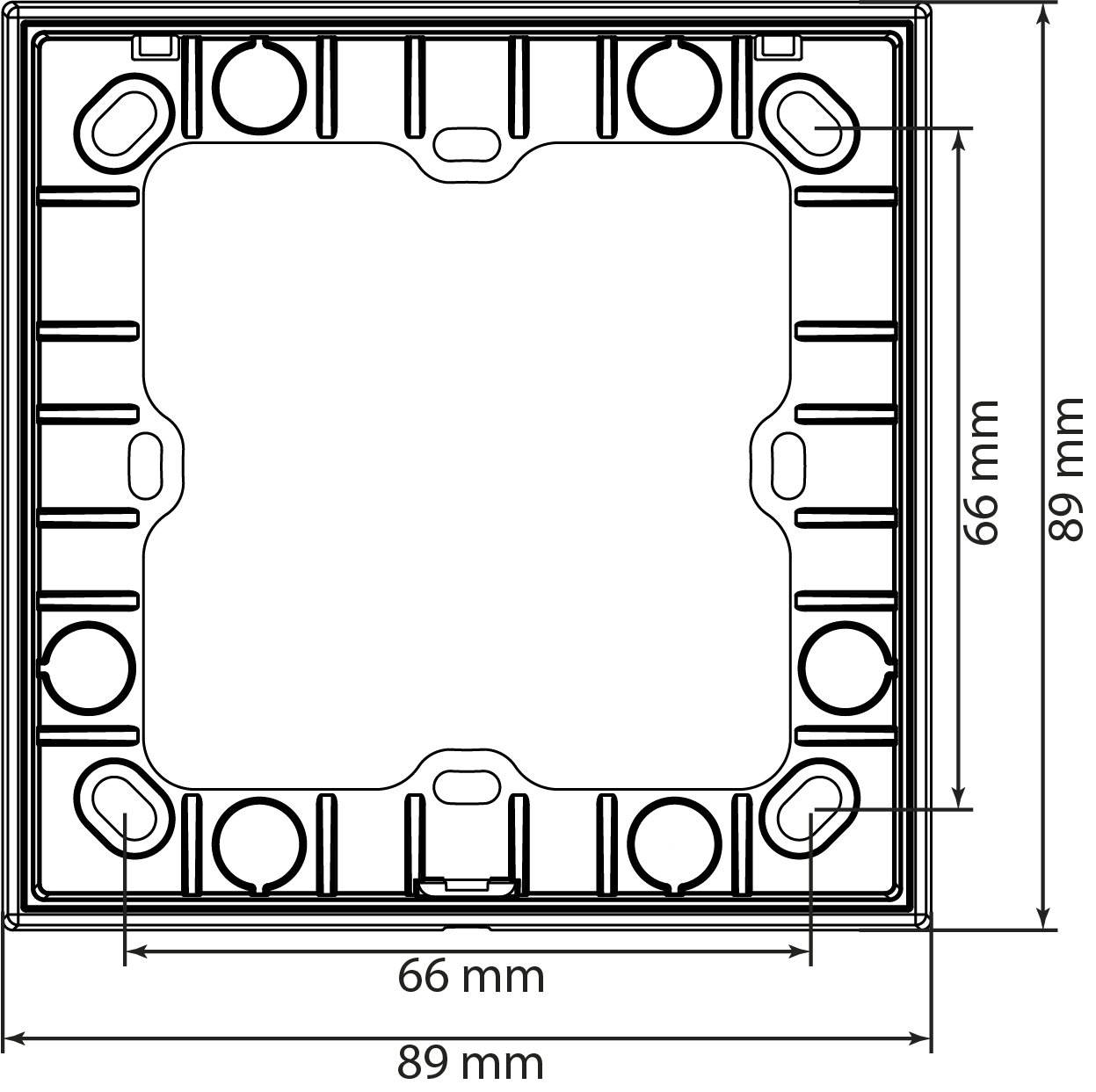

1-fach Rahmen

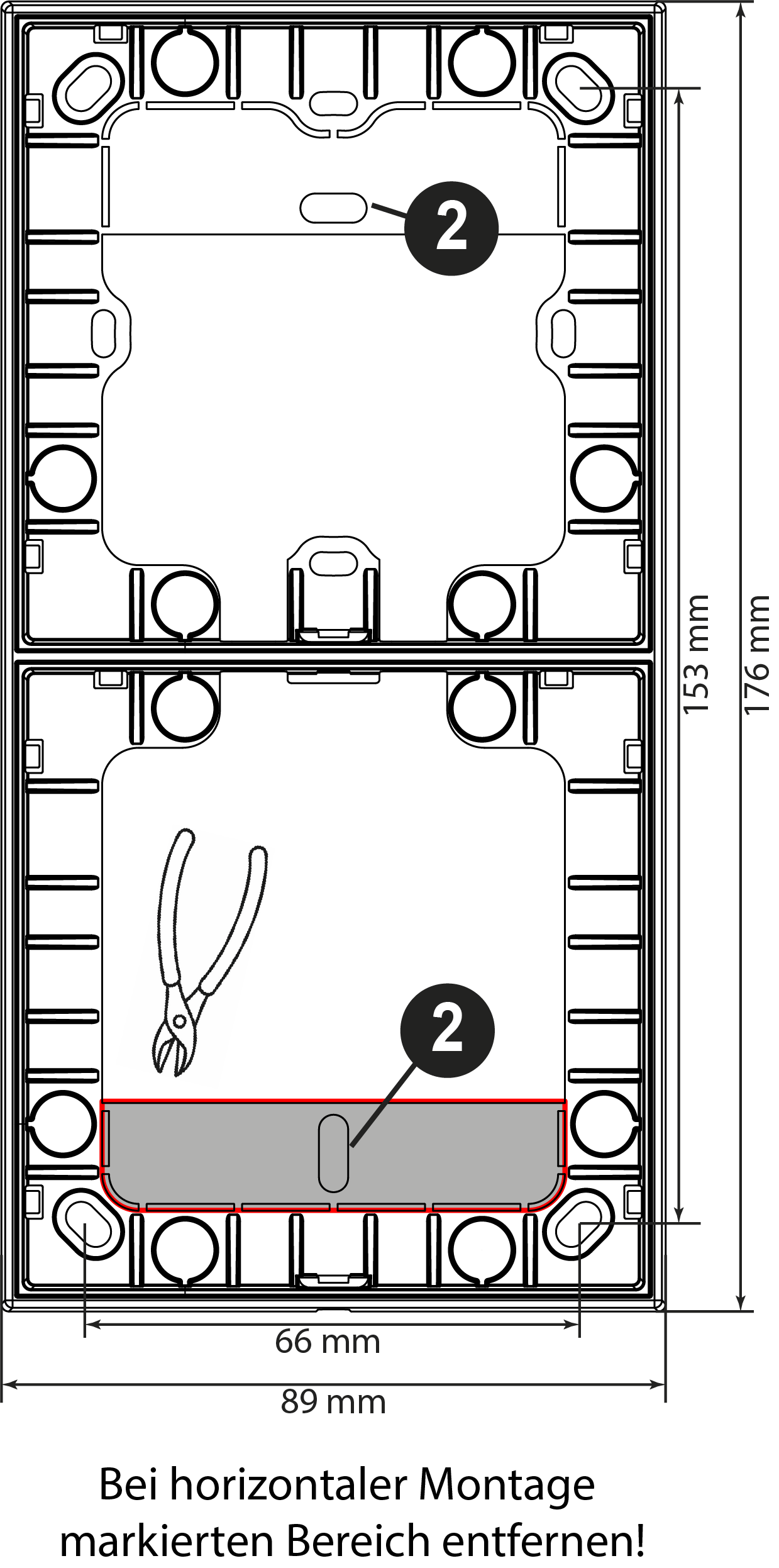

2-fach Rahmen

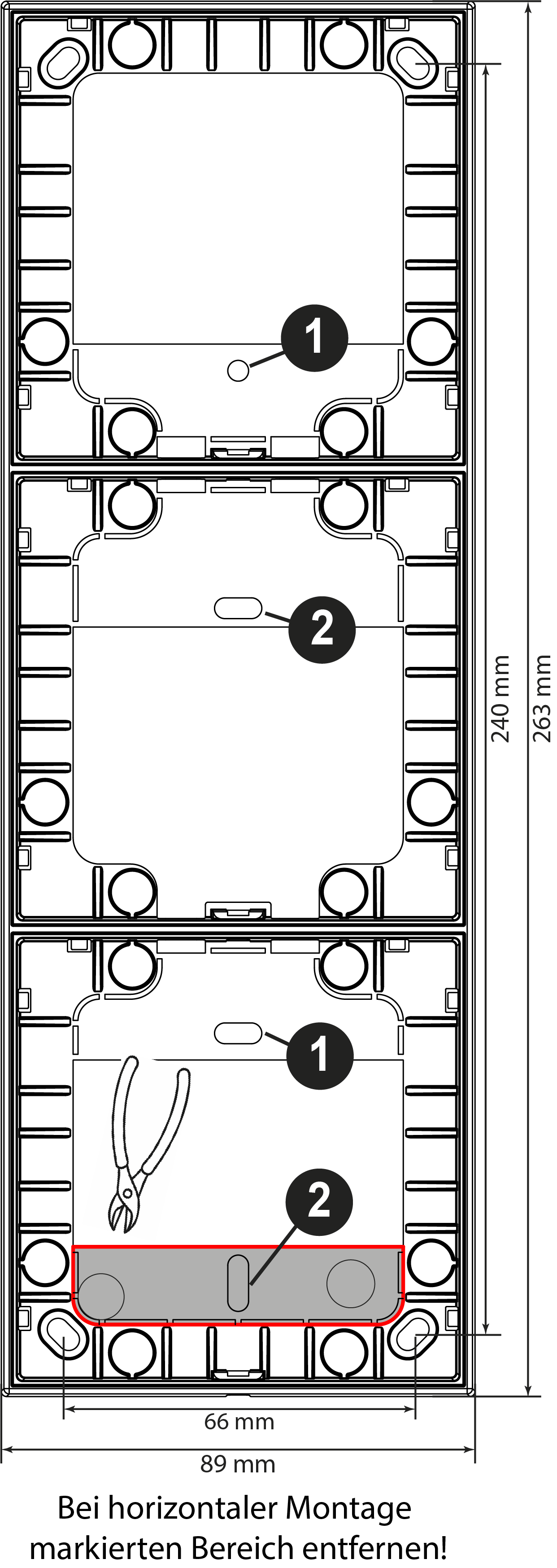

3-fach Rahmen
