Allgemeines
Die Montage darf nur von Fachkräften mit entsprechenden Kenntnissen und Erfahrungen durchgeführt werden. Diese Personen müssen in der Lage sein, Gefahren zu erkennen und mögliche Gefährdungen zu vermeiden. Die am Einbauort gültigen Vorschriften sind zu beachten.
Die Sicherheitshinweise im Kapitel „Wichtige Hinweise und Support" sind zu beachten.
Montage vorbereiten
-
Alle Teile auf Vollständigkeit und Transportschäden prüfen. Beschädigte Teile nicht montieren.
-
Geeigneten Montageort wählen. Der Untergrund muss tragfähig, eben und für die Befestigung des Rahmens geeignet sein.
-
Position des Kabelauslasses prüfen.
Hinweis
Den Kabelauslass so positionieren, dass im Bereich der Anschlussklemmen ausreichend Platz vorhanden ist. Ein direkt hinter den Klemmen liegender Kabelauslass kann das vollständige Einsetzen des Moduls verhindern.
Die Darstellungen zeigen die Montage in vertikaler Ausrichtung. Bei horizontaler Montage gelten die beschriebenen Schritte entsprechend.
Rahmen für horizontale Montage vorbereiten
Betrifft ausschließlich 2-fach- und 3-fach-Rahmen bei horizontaler Montage.
-
Rahmen mit der Rückseite nach oben auf eine weiche, saubere Unterlage legen.
-
Den in der Maßzeichnung markierten Bereich mit einem Seitenschneider entfernen. Siehe Kapitel „Aufbau und Funktion > Abmessungen".
-
Schnittkanten entgraten.

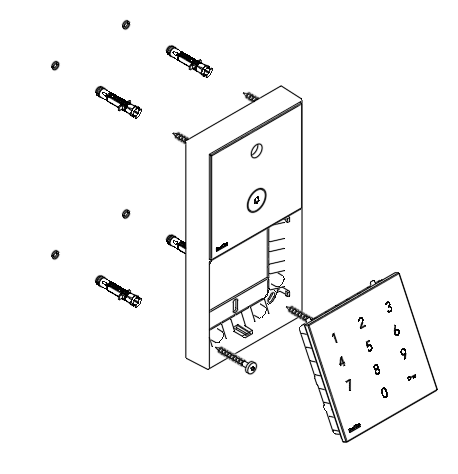

Rahmen montieren
-
Position des Rahmens an der Wand festlegen und Befestigungspunkte anzeichnen.
-
Bohrungen (6 mm) entsprechend dem Untergrund ausführen.
-
Mitgelieferte Dübel einsetzen.
-
Rahmen ausrichten und mit den mitgelieferten Schrauben befestigen.
-
Auf festen und spannungsfreien Sitz des Rahmens achten.
Module einsetzen
Bei 2-fach- und 3-fach-Rahmen die Module von oben nach unten einsetzen. Jedes Modul unmittelbar nach dem Einsetzen mit der Madenschraube sichern, bevor das nächste Modul eingesetzt wird. Die Madenschraube ist danach nicht mehr zugänglich.
-

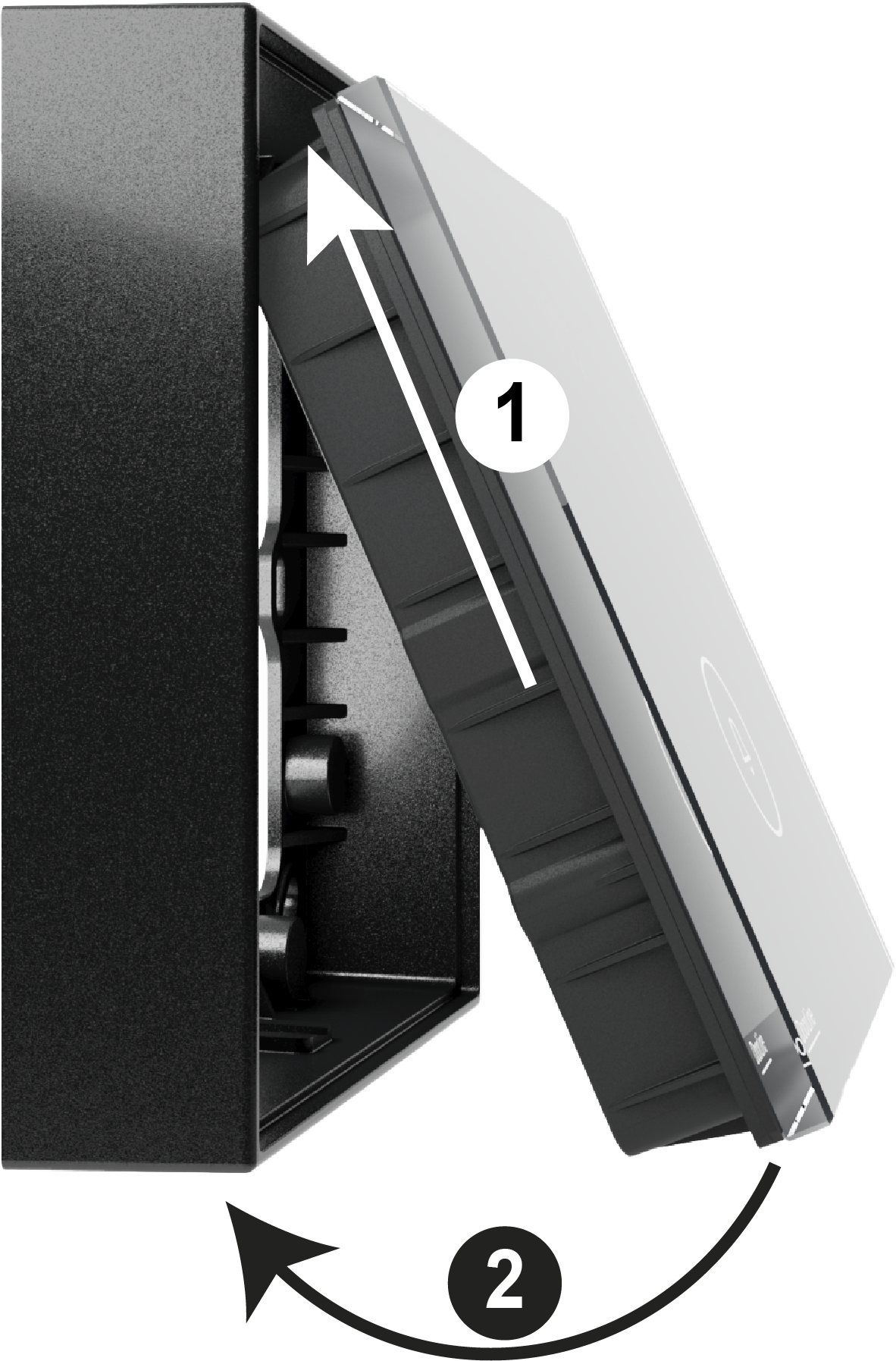

Modul zuerst oben (1) in den Rahmen einsetzen und anschließend nach unten schwenken (2), bis es vollständig im Rahmen sitzt. Das Modul wird magnetisch gehalten.
-

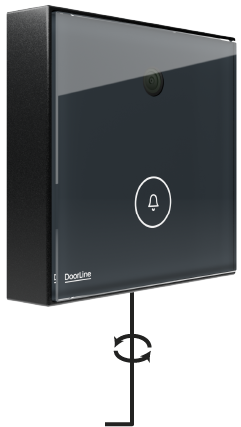

Madenschraube mit dem mitgelieferten Innensechskantschlüssel eindrehen, bis sie bündig mit der Einpressmutter abschließt.
Warnung
Die Madenschraube dient ausschließlich der Sicherung des Moduls.
Ein zu starkes Anziehen kann zu Verformungen des Rahmens führen.
-
Bei 2-fach- und 3-fach-Rahmen die Schritte 1 und 2 für jedes weitere Modul von oben nach unten wiederholen.
Modul entnehmen
-
Madenschraube mit dem Innensechskantschlüssel lösen.
-

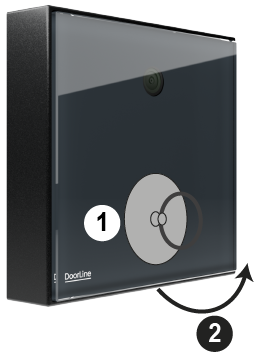

Saugnapf (1) im unteren Bereich der Frontfläche ansetzen und andrücken.
-
Modul vorsichtig nach vorne ziehen (2) und aus dem Rahmen entnehmen.
