Funktion
Der Rahmen nimmt die Module der DoorLine modular Serie auf und stellt die mechanische Verbindung zur Wand her.
Die Module werden von vorn in den Rahmen eingesetzt und magnetisch gehalten. Eine Madenschraube je Modulplatz sichert das Modul gegen unbeabsichtigtes Entnehmen.
Je nach Ausführung nimmt ein Rahmen ein, zwei oder drei Module auf. Dadurch lassen sich unterschiedliche Funktionen wie Zutrittskontrolle, Video und Sprachkommunikation in einem gemeinsamen System kombinieren.
Montageausrichtung
Die Montage ist in vertikaler und in horizontaler Ausrichtung möglich.
Bei horizontaler Montage von 2-fach- und 3-fach-Rahmen ist der in den Zeichnungen markierte Bereich zu entfernen. Siehe Kapitel „Montage > Rahmen für horizontale Montage vorbereiten".
Abmessungen
|
Ausführung |
Rahmen B x H |
Bohrabstand B x H |
Bohrung |
|---|---|---|---|
|
1-fach Rahmen |
89 x 89 mm |
66 x 66 mm |
6 mm |
|
2-fach Rahmen |
89 x 176 mm |
66 x 153 mm |
6 mm |
|
3-fach Rahmen |
89 x 263 mm |
66 x 240 mm |
6 mm |
Die Angaben gelten für die vertikale Montage. Bei horizontaler Montage sind Breite und Höhe entsprechend zu tauschen.

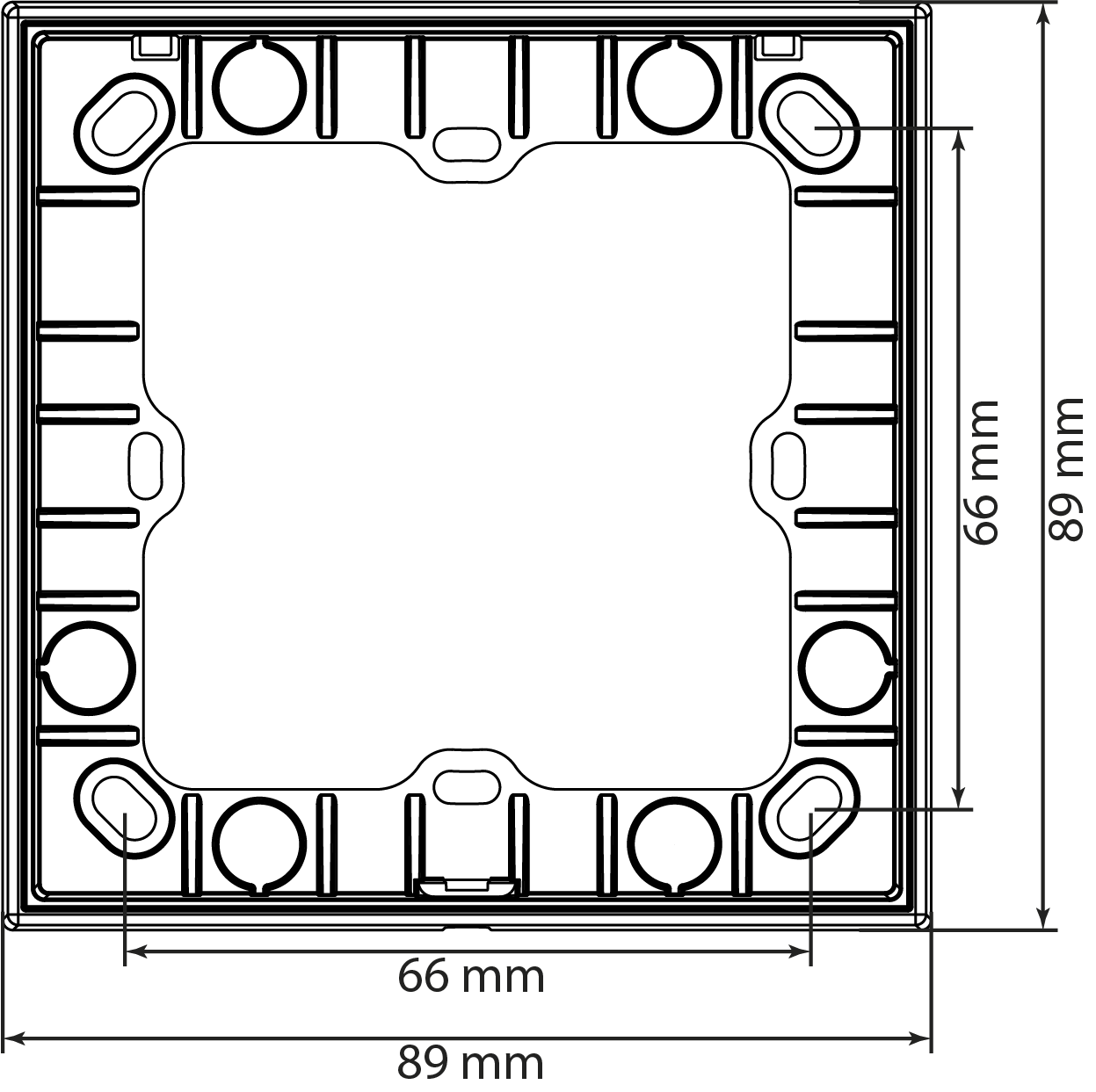

Zeichnung 1-fach Rahmen

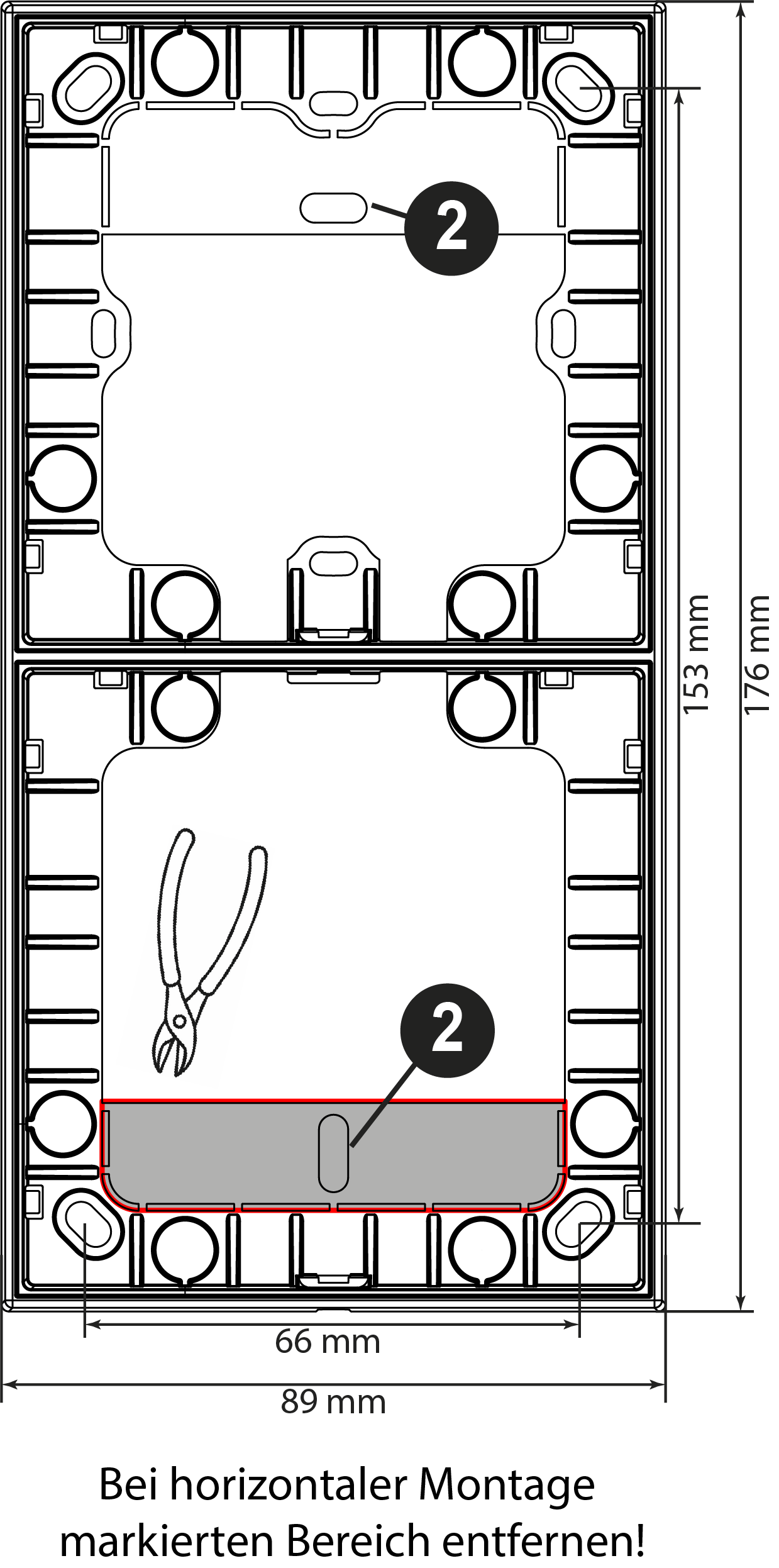

Zeichnung 2-fach Rahmen

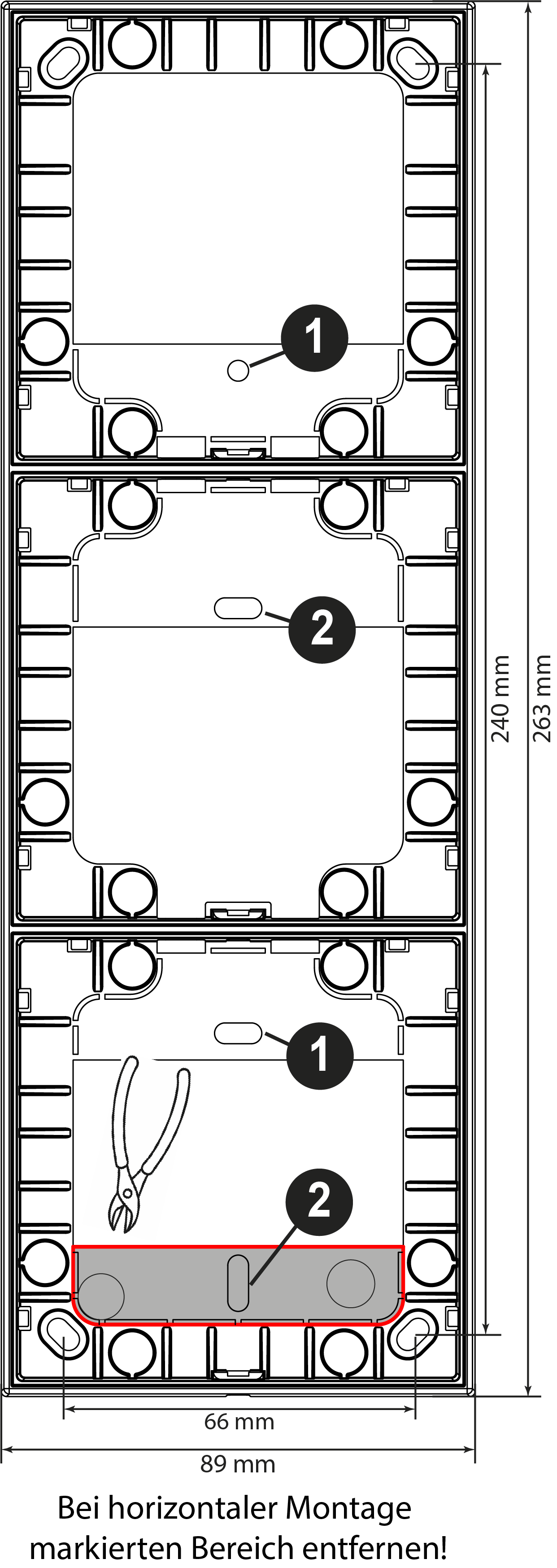

Zeichnung 3-fach Rahmen
Legende der Markierungen
|
Markierung |
Bedeutung |
|
1 |
Befestigungspunkt zur Montage auf DoorLine Wandblech |
|
2 |
Befestigungspunkt bei Verwendung eines DoorLine Umrüstsatzes |
Zusätzliche Befestigungsmöglichkeiten
Neben der Wandmontage mit Dübeln und Schrauben sind Befestigungspunkte für die Montage auf einem DoorLine Wandblech sowie für die Verwendung eines DoorLine Umrüstsatzes vorbereitet. Die Lage der Punkte ist den Zeichnungen zu entnehmen.
