Wichtige Hinweise:
-
Schalten Sie vor Verdrahtungsarbeiten alle beteiligten Komponenten spannungsfrei (z. B. Netzteil, Klingeltrafo, Türöffner-Versorgung).
-
Achten Sie bei der Spannungsversorgung auf die Polung (12 V DC).
-
Stecken Sie ein Steckernetzteil erst in die Steckdose, wenn alle Adern fest verbunden sind und keine Kurzschlussgefahr besteht.
Achtung:
Ein Klingeltrafo (z. B. 12 V AC) darf nicht als Spannungsversorgung für das Gerät verwendet werden. Verwenden Sie ausschließlich eine geeignete 12 V DC Spannungsversorgung. Andernfalls kann das Gerät beschädigt werden.
Türöffner über Schaltausgang
Der Schaltausgang (Pin 3/4) schaltet potentialfrei. Für den Betrieb eines Türöffners ist daher in der Regel eine separate Versorgung (z. B. Klingeltrafo) erforderlich. Schalten Sie die Versorgungsspannung des Türöffners über den Schaltausgang.
Der Schaltausgang ist bis max. 24 V AC/DC, 1 A belastbar. Vergewissern Sie sich vor der Inbetriebnahme, dass diese Werte von Türöffner, Türglocke oder anderen zu schaltenden Einrichtungen nicht überschritten werden. Beachten Sie die Bedienungsanleitungen der jeweiligen Produkte.
Verkabelung
Für die Installationsverkabelung (Spannungsversorgung, Schaltausgang, ggf. Klingeltaster) verwenden Sie handelsübliche Fernmeldeleitungen.
Führen Sie Schwachstromleitungen (z. B. Signal- und Steuerleitungen) getrennt von Starkstrom- bzw. Netzspannungsleitungen. Halten Sie einen Mindestabstand von 10 cm zwischen beiden Leitungsarten ein.
Verlaufen angeschlossene Leitungen im Außenbereich, ist ein ausreichender Blitz- und Überspannungsschutz vorzusehen.
Einsetzbare Leitungstypen
-
Fernmeldeinnenkabel:
-
J-Y(ST)-Y 2 x 2 x 0,6
-
J-Y(ST)-Y 2 x 2 x 0,8
-
J-Y(ST)-Y 4 x 2 x 0,6
-
J-Y(ST)-Y 4 x 2 x 0,8
-
-
Klingelmantelleitung:
-
YR 4 x 0,8
-
-
Fernmeldekabel:
-
A-2Y(L)2Y 4 x 2 x 0,8
-
Maximale Kabellängen für die Verbindung zum Türöffner
|
Aderdurchmesser |
|
0,8mm |
0,6mm |
|
Reichweiten für den Türöffnerbetrieb von einem externen Klingeltrafo zum Türöffner (maximale Stromaufnahme 1A Wechselspannung) |
12V
|
38m
|
17m
|
Anschlussklemmen
Klemmenaufbau und Beschriftung
Auf der Rückseite des Geräts befinden sich abziehbare Push-in Federkraftklemmen. Zum Anschließen können die Klemmen abgezogen werden. Die Klemmenbeschriftung ist erst nach dem Abziehen sichtbar und befindet sich auf der Rückseite des Gehäuses.
Leiter anschließen (starr)
Isolieren Sie den starren Leiter 5 mm ab. Stecken Sie den Leiter bis zum Anschlag in die Klemme. Zum Entfernen den Leiter leicht drehen und gleichzeitig herausziehen.
Belegung
|
Klemme |
Bezeichnung |
Funktion |
|
1 |
+12 V |
Spannungsversorgung (12 V DC) |
|
2 |
GND |
Masse / 0 V |
|
3/4 |
OUT 1 |
Potentialfreier Schaltkontakt (z. B. Türöffner) |
|
5/6 |
IN1 |
Eingang Klingeltaste 1 (für potentialfreien Taster) |
|
7/8 |
IN2 |
Eingang Klingeltaste 2 (für potentialfreien Taster) |
Anschlussplan

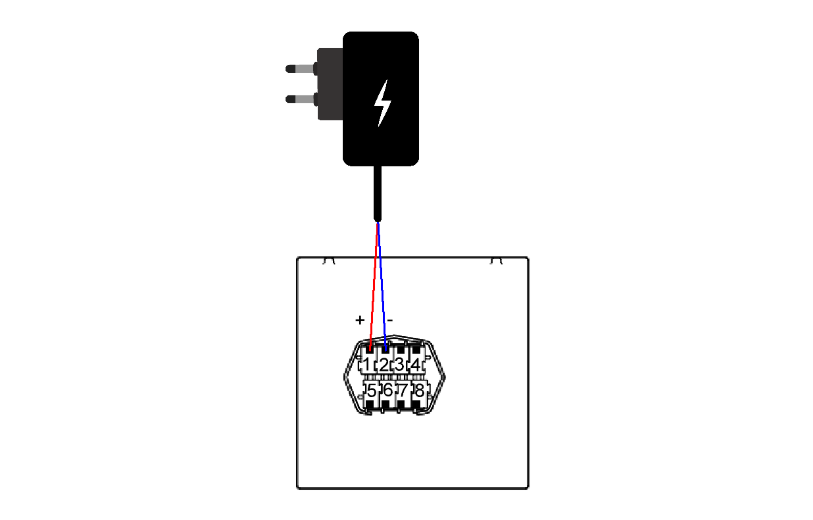

Anschluss der Spannungsversorgung
Das Bild zeigt die Rückseite der DoorLine Voice!

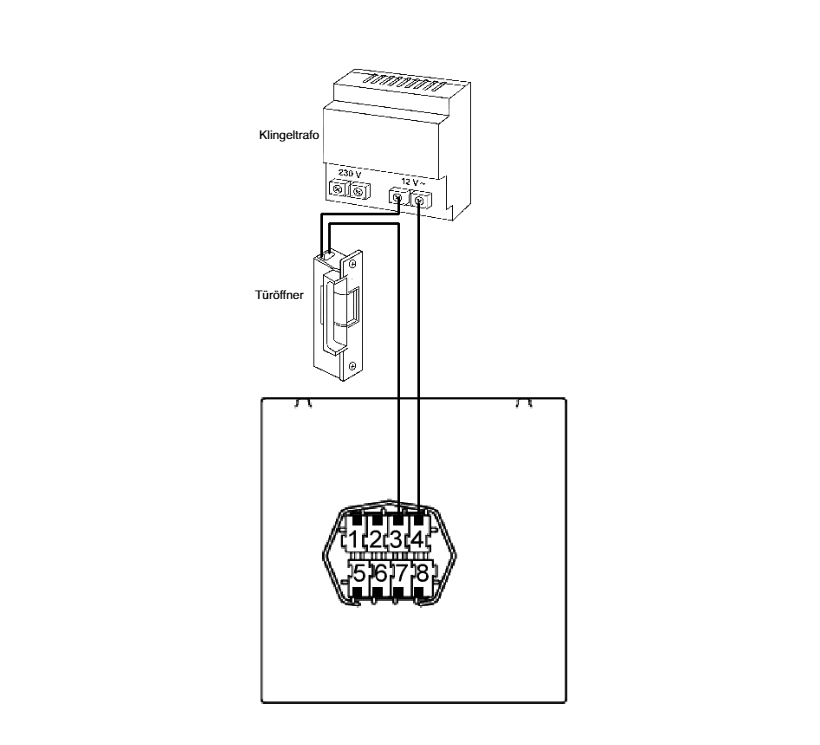

Anschlussbeispiel für einen Türöffner
Das Bild zeigt die Rückseite der DoorLine Voice!
Schaltausgang 3/4 schaltet potentialfrei, d.h. für einen Standard-Türöffner ist ein separater Klingeltrafo erforderlich.

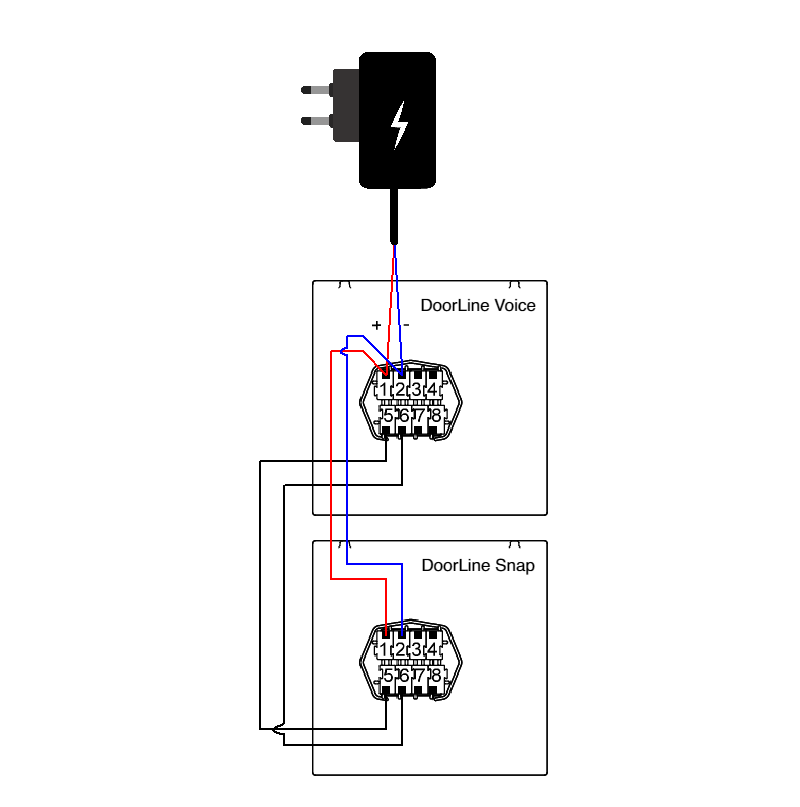

Anschluss der DoorLine Voice in Kombination mit einer DoorLine Snap
Das Bild zeigt die Rückseite der DoorLine Voice und DoorLine Snap!
Der Schaltausgang 1 der DoorLine Snap (Klemme 5 + 6) steuert den Eingang für Klingeltaste 1 (Klemme 5 + 6) der DoorLine Voice an. Verwenden Sie zum Verbinden der Spannungsversorgung der beiden Geräte den blauen (-) und roten (+) beiliegenden Draht. Zum Verbinden der Klemmen 5 + 6 verwenden Sie die gelben und weißen, beiliegenden Drähte.
