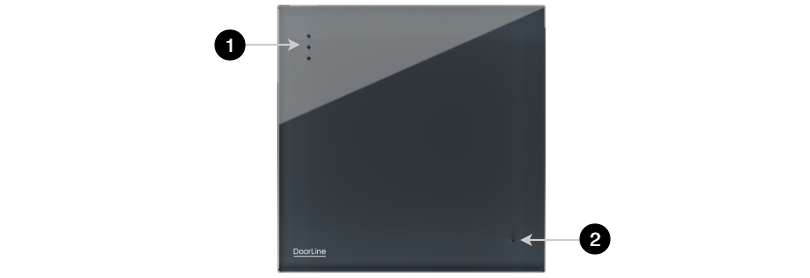

Vorderseite
Die Vorderseite enthält die Audio-Komponenten für die Sprachkommunikation.
|
Pos. |
Bezeichnung |
Funktion |
|
1 |
Lautsprecher |
Audioausgabe während des Türgesprächs |
|
2 |
Mikrofon |
Audioaufnahme während des Türgesprächs |

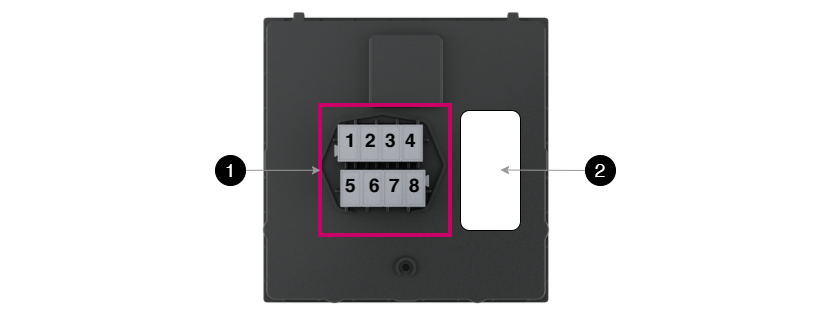

Rückseite
Auf der Rückseite befinden sich die Anschlussklemmen sowie das Typenschild.
|
Pos. |
Bezeichnung |
Funktion |
|
1 |
Anschlussklemmen |
Anschluss von Spannungsversorgung sowie Ein-/Ausgängen (siehe Tabelle „Klemmenbelegung“) |
|
2 |
Typenschild |
Seriennummer und Produktkennzeichnung (bei Support-Anfragen bereithalten) |
Belegung Anschlussklemmen
|
Klemme |
Bezeichnung |
Funktion |
|
1 |
+12 V |
Spannungsversorgung (12 V DC) |
|
2 |
GND |
Masse / 0 V |
|
3/4 |
OUT 1 |
Potentialfreier Schaltkontakt (z. B. Türöffner) |
|
5/6 |
IN1 |
Eingang Klingeltaste 1 (für potentialfreien Taster) |
|
7/8 |
IN2 |
Eingang Klingeltaste 2 (für potentialfreien Taster) |
Die Ausführung der Spannungsversorgung und der angeschlossenen Verbraucher ist entsprechend den technischen Daten und den geltenden Vorschriften vorzunehmen.
