Gerät anschließen

• Auf ausreichenden WLAN-Empfang am Montageort achten. Zur Überprüfung des WLAN-Empfangs ein Smartphone oder ein anderes Gerät verwenden, das die WLAN-Empfangsstärke anzeigen kann. Während der Prüfung alle Türen schließen, um eine genaue Messung zu gewährleisten. Eine ausreichende WLAN-Signalstärke am Montageort ist wichtig für eine zuverlässige Verbindung und optimale Funktion der Cam / Snap.

• Vor dem Anschließen alle benötigten und angeschlossenen Komponenten (Klingeltrafo, Netzteil) stromlos schalten.

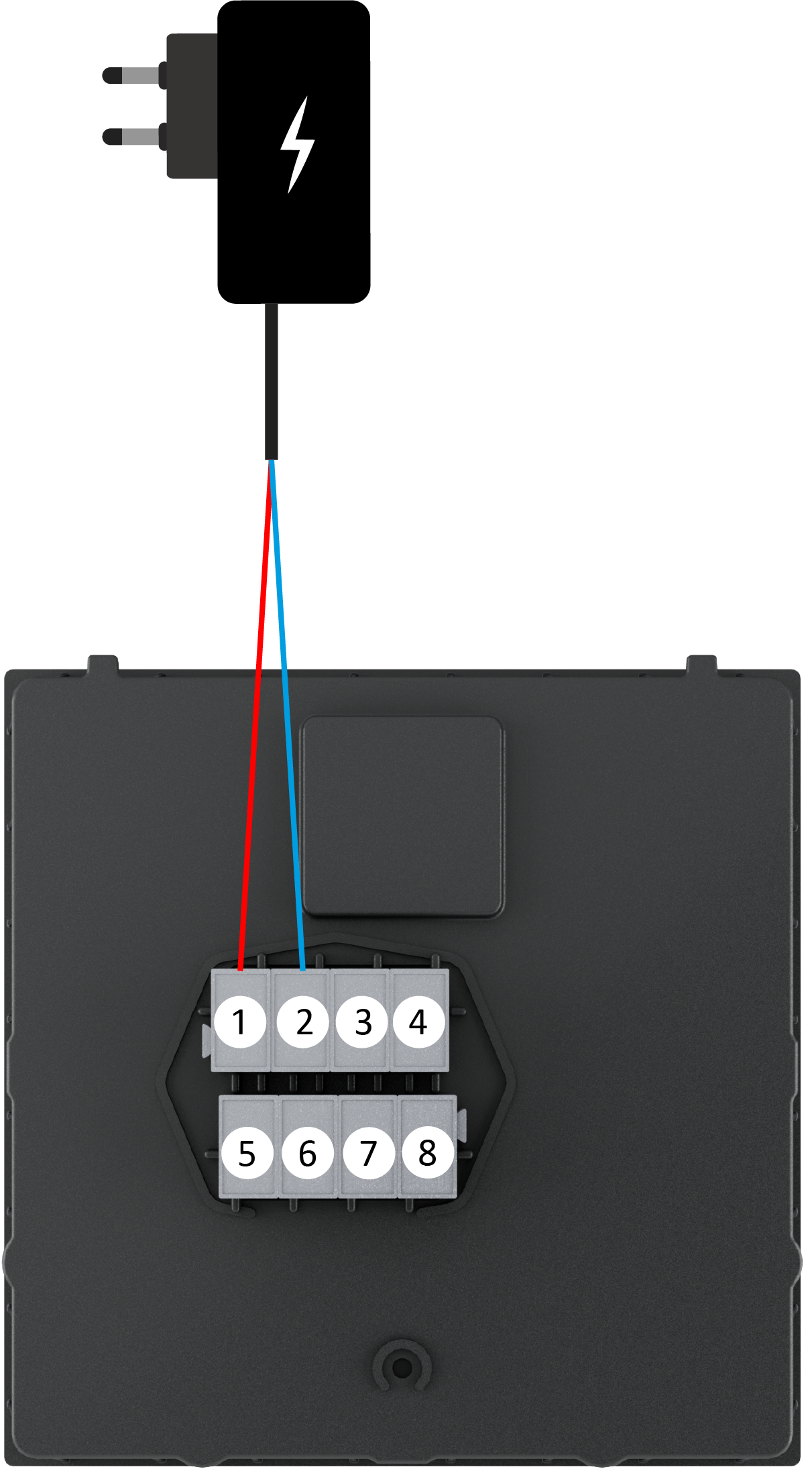

• Bei der Verkabelung der Versorgungsspannung (12 V DC) auf die Polung der beiden Adern in den Klemmen achten.

• Das Steckernetzteil erst in die Steckdose stecken, wenn alle Adern fest verbunden sind und keine Kurzschlussgefahr besteht.

• Ein Klingeltrafo (z. B. 12V AC) darf nicht als Stromversorgung für das Gerät verwendet werden. Das kann zur Zerstörung des Geräts führen!

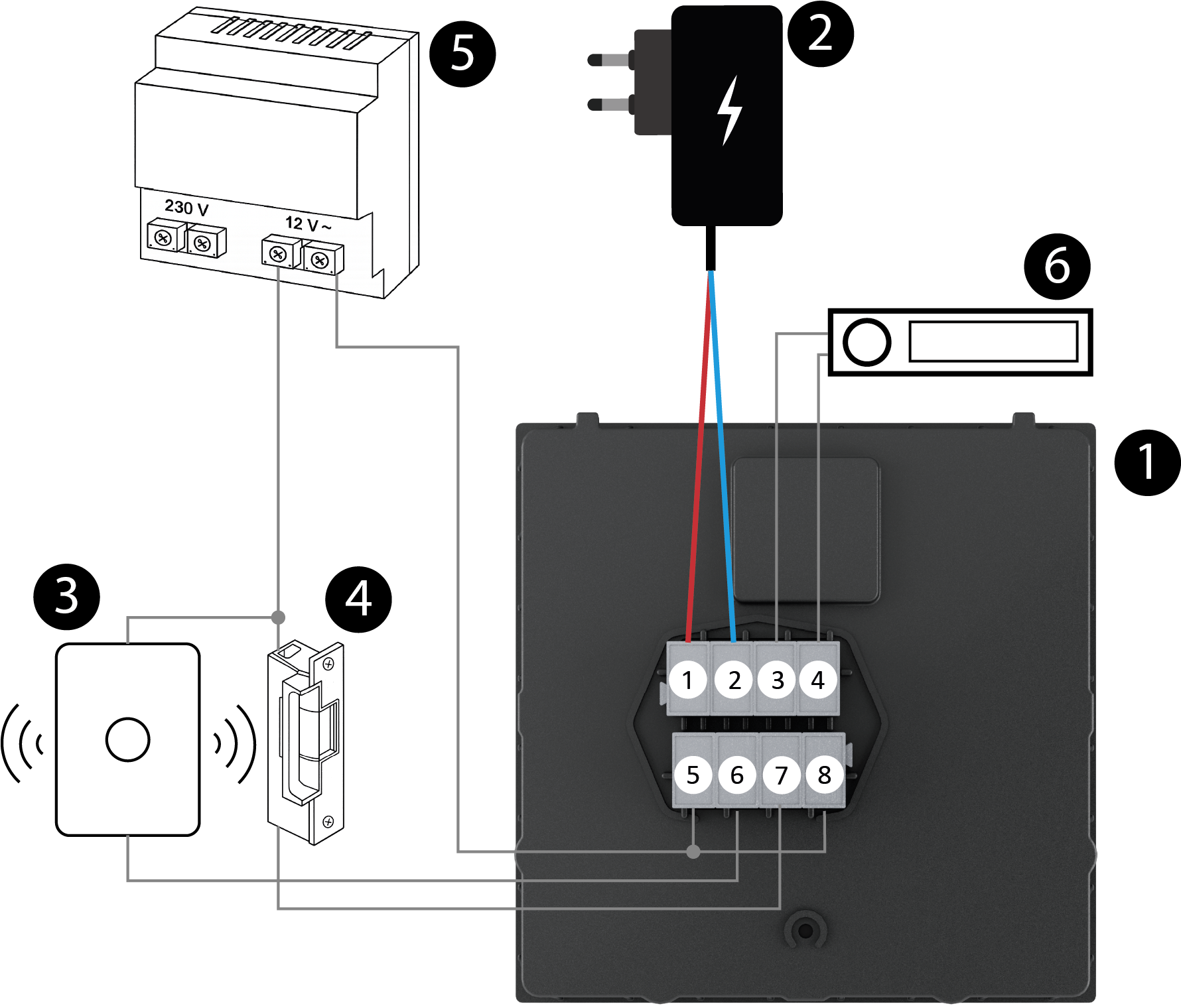

• Beide integrierten Relaiskontakte schalten potenzialfrei. Zum Ansteuern eines Türöffners ist zusätzlich ein Klingeltrafo erforderlich. Die Klingeltrafo-Spannung über den jeweiligen Schaltausgang zum Türöffner schalten.

• Beide Schaltrelais sind bis max. 24 V AC/DC, 1 A belastbar. Vor der Inbetriebnahme sicherstellen, dass diese Werte von Türöffner, Türglocke oder anderen zu schaltenden Einrichtungen nicht überschritten werden. Die Bedienungsanleitungen der jeweiligen Produkte beachten.

• Schwachstromleitungen getrennt von Starkstromleitungen führen.

• Mindestabstand von 10 cm zwischen beiden Leitungsarten einhalten.

• Verlaufen angeschlossene Leitungen im Freien, für ausreichenden Blitz- und Überspannungsschutz sorgen.

Beim Anschluss eines Türöffners besteht ein erhöhtes Einbruchsrisiko, da die potenzialfreien Kontakte nach Demontage des Moduls zugänglich sind. Ein elektrischer Türöffner ersetzt nicht den Verschluss der Tür durch einen Riegel, sondern ist lediglich eine zusätzliche Einrichtung. Er ist in erster Linie für den Tagesbetrieb gedacht, während nachts oder bei Abwesenheit die Tür durch den Riegel verschlossen wird. Eine Tür, die nur mit der Falle des Türöffners geschlossen gehalten wird, gilt versicherungsrechtlich als nicht verschlossen.
