1. Aufbau und Funktion

Modul der DoorLine modular Serie

Cam und Snap werden in die DoorLine modular Rahmen eingesetzt. Sie können einzeln oder in Kombination mit anderen Modulen der DoorLine modular Serie verwendet werden. Die mechanische Montage in den Rahmen ist für alle Module identisch und in der separaten Montageanleitung „DoorLine modular Rahmen" beschrieben (siehe Kapitel „2. Montage und Anschluss").

Beschreibung

Übersicht Snap.png

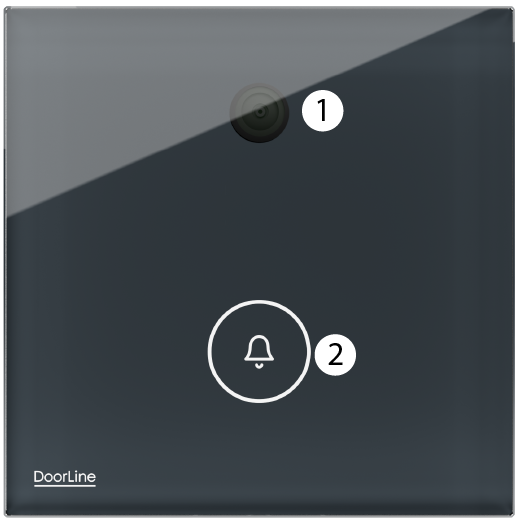

  1. Weitwinkel-Kamera — erfasst den Bereich vor der Tür und liefert das Kamerabild an FRITZ!Fon, Webbrowser oder Smart-Home-System.

  2. Beleuchtete Sensorfläche —

    • Snap: kapazitive Klingeltaste hinter dem Glas. Die Beleuchtung zeigt zusätzlich den Betriebszustand an (siehe Kapitel „3. Inbetriebnahme → LED-Anzeigen und Signaltöne").

    • Cam: ohne Funktion im Betrieb (keine Klingeltaste).

Unterschiede Cam / Snap modular


DoorLine Cam modular

DoorLine Snap modular

integrierter Klingeltaster

❌

✅

externer Klingeltaster

✅

✅

Schaltausgänge

❌

✅

Kamera

✅

✅

Bei der Cam sind Einstellungen, die eine Klingeltaste oder die Schaltausgänge betreffen, nicht vorhanden; die entsprechenden Seiten erscheinen in der Weboberfläche nicht.

Bestimmungsgemäßer Gebrauch

  • Signalisieren eines Türrufes in Verbindung mit einer Telefonanlage (z. B. FRITZ!Box) und einem daran angeschlossenen Telefon.

  • Ferngesteuertes Öffnen von Türen und Toren über ein Telefon (Snap).

  • Erweiterung einer Kamerafunktion für Türsprechanlagen der DoorLine SLIM-Serie (Cam).

  • Einbindung in Smart-Home-Systeme (z. B. Home Assistant) über offene Schnittstellen.

  • Vorgesehen für den privaten sowie den gewerblichen Einsatz.

Technische Voraussetzungen

  • Ein 2,4-GHz-WLAN in Reichweite des Montageorts.

  • Zum Signalisieren von Türrufen: eine SIP-fähige Telefonanlage, z. B. eine FRITZ!Box des Herstellers AVM. Zum Anzeigen des Kamerabildes am Telefon wird ein FRITZ!Fon oder die FRITZ!APP FON benötigt.

  • Beide Schaltausgänge der Snap schalten potenzialfrei. Für die Ansteuerung eines Türöffners oder eines ähnlichen Geräts wird daher eine separate Versorgung (z. B. Klingeltrafo) benötigt.

Lieferumfang

  • DoorLine Cam / Snap

  • Anschlussklemmen

  • Steckernetzteil

  • Kurzanleitung

Modell- / Farbvarianten

Farbe

Art. Nr. DoorLine Snap modular

Art. Nr. Doorline Cam modular

weiss

153004

153014

anthrazit

153005

153015

Verfügbares Zubehör / Ersatzteile

  • Netzteil Hutschiene HDR-15-12

    • Artikelnummer: 116715

    • Spannungsversorgung der DoorLine; Montage auf Hutschiene

  • Steckernetzteil

    • Artikelnummer: 116972

    • Spannungsversorgung der DoorLine über Steckdose

  • 1-fach Rahmen modular (Anthrazit)

    • Artikelnummer: 151051

    • Montage eines Moduls

  • 2-fach Rahmen modular (Anthrazit)

    • Artikelnummer: 151053

    • Montage von zwei Modulen

  • 3-fach Rahmen modular (Anthrazit)

    • Artikelnummer: 151055

    • Montage von drei Modulen
