Wichtige Hinweise:
-
Schalten Sie vor Verdrahtungsarbeiten alle beteiligten Komponenten spannungsfrei (z. B. Netzteil, Klingeltrafo, Türöffner-Versorgung).
-
Achten Sie bei der Spannungsversorgung auf die Polung (12 V DC).
-
Stecken Sie ein Steckernetzteil erst in die Steckdose, wenn alle Adern fest verbunden sind und keine Kurzschlussgefahr besteht.
Achtung:
Ein Klingeltrafo (z. B. 12 V AC) darf nicht als Spannungsversorgung für das Gerät verwendet werden. Verwenden Sie ausschließlich eine geeignete 12 V DC Spannungsversorgung. Andernfalls kann das Gerät beschädigt werden.
Türöffner über Schaltausgang
Der Schaltausgang (Pin 3/4) schaltet potentialfrei. Für den Betrieb eines Türöffners ist daher in der Regel eine separate Versorgung (z. B. Klingeltrafo) erforderlich. Schalten Sie die Versorgungsspannung des Türöffners über den Schaltausgang.
Der Schaltausgang ist bis max. 24 V AC/DC, 1 A belastbar. Vergewissern Sie sich vor der Inbetriebnahme, dass diese Werte von Türöffner, Türglocke oder anderen zu schaltenden Einrichtungen nicht überschritten werden. Beachten Sie die Bedienungsanleitungen der jeweiligen Produkte.
Verkabelung
-
Schwachstromleitungen getrennt von Starkstromleitungen führen.
-
Mindestabstand von 10 cm zwischen beiden Leitungsarten einhalten.
-
Verlaufen angeschlossene Leitungen im Freien, für ausreichenden Blitz- und Überspannungsschutz sorgen.
Einsetzbare Leitungstypen
-
Fernmeldeinnenkabel:
-
J-Y(ST)-Y 2 x 2 x 0,6
-
J-Y(ST)-Y 2 x 2 x 0,8
-
J-Y(ST)-Y 4 x 2 x 0,6
-
J-Y(ST)-Y 4 x 2 x 0,8
-
-
Klingelmantelleitung:
-
YR 4 x 0,8
-
-
Fernmeldekabel:
-
A-2Y(L)2Y 4 x 2 x 0,8
-
Maximale Kabellängen für die Verbindung zum Türöffner
Reichweiten für den Türöffnerbetrieb von einem externen Klingeltrafo zum Türöffner, maximale Stromaufnahme 1 A, AC/DC
|
Spannung |
Aderdurchmesser 0,8 mm |
Aderdurchmesser 0,6 mm |
|
6,5 V |
20 m |
10 m |
|
12 V |
38 m |
17 m |
|
24 V |
177 m |
78 m |
Anschlussklemmen
Klemmenaufbau und Beschriftung
Auf der Rückseite des Geräts befinden sich abziehbare Push-in-Federkraftklemmen. Zum Anschließen die Klemmen abziehen. Die Klemmenbeschriftung ist erst nach dem Abziehen sichtbar und befindet sich auf der Rückseite des Gehäuses.
Leiter anschließen
Nur starre Leiter verwenden. Flexible (feindrähtige) Leiter sind nicht zulässig.
-
Den starren Leiter 5 mm abisolieren.
-
Den Leiter bis zum Anschlag in die Klemme stecken.
-
Zum Entfernen den Leiter leicht drehen und gleichzeitig herausziehen.
Klemmenbelegung
|
Klemme |
Bezeichnung |
Funktion |
|
1 |
+12 V |
Spannungsversorgung (12 V DC) |
|
2 |
GND |
Masse / 0 V |
|
3/4 |
OUT 1 |
Potentialfreier Schaltkontakt (z. B. Türöffner) |
|
5/6 |
IN1 |
Eingang Klingeltaste 1 (für potentialfreien Taster) |
|
7/8 |
IN2 |
Eingang Klingeltaste 2 (für potentialfreien Taster) |
Die Ausführung der Spannungsversorgung und der angeschlossenen Verbraucher ist entsprechend den technischen Daten und den geltenden Vorschriften vorzunehmen.
Anschlussplan

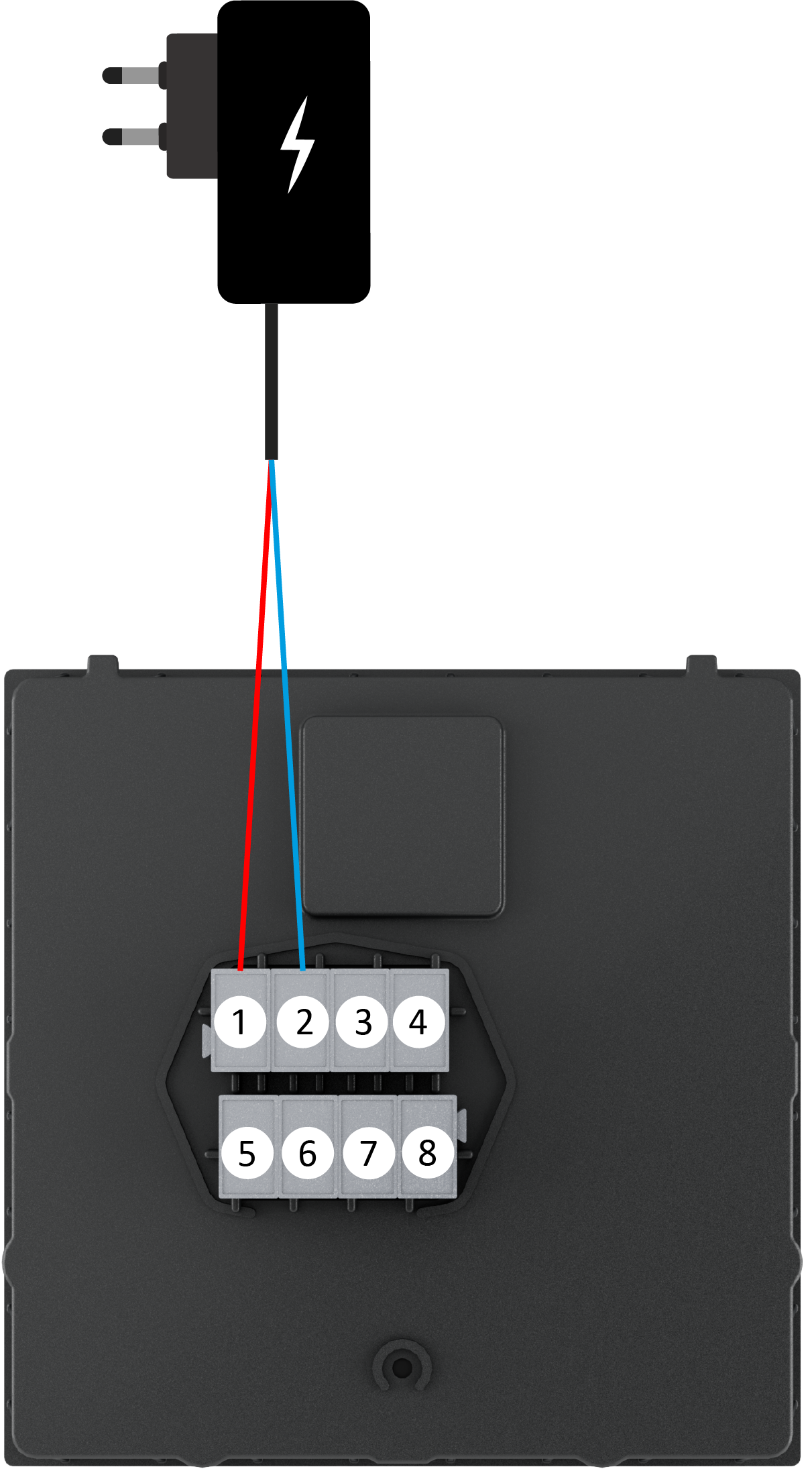

Anschluss der Spannungsversorgung
Das Bild zeigt die Rückseite der DoorLine Voice!

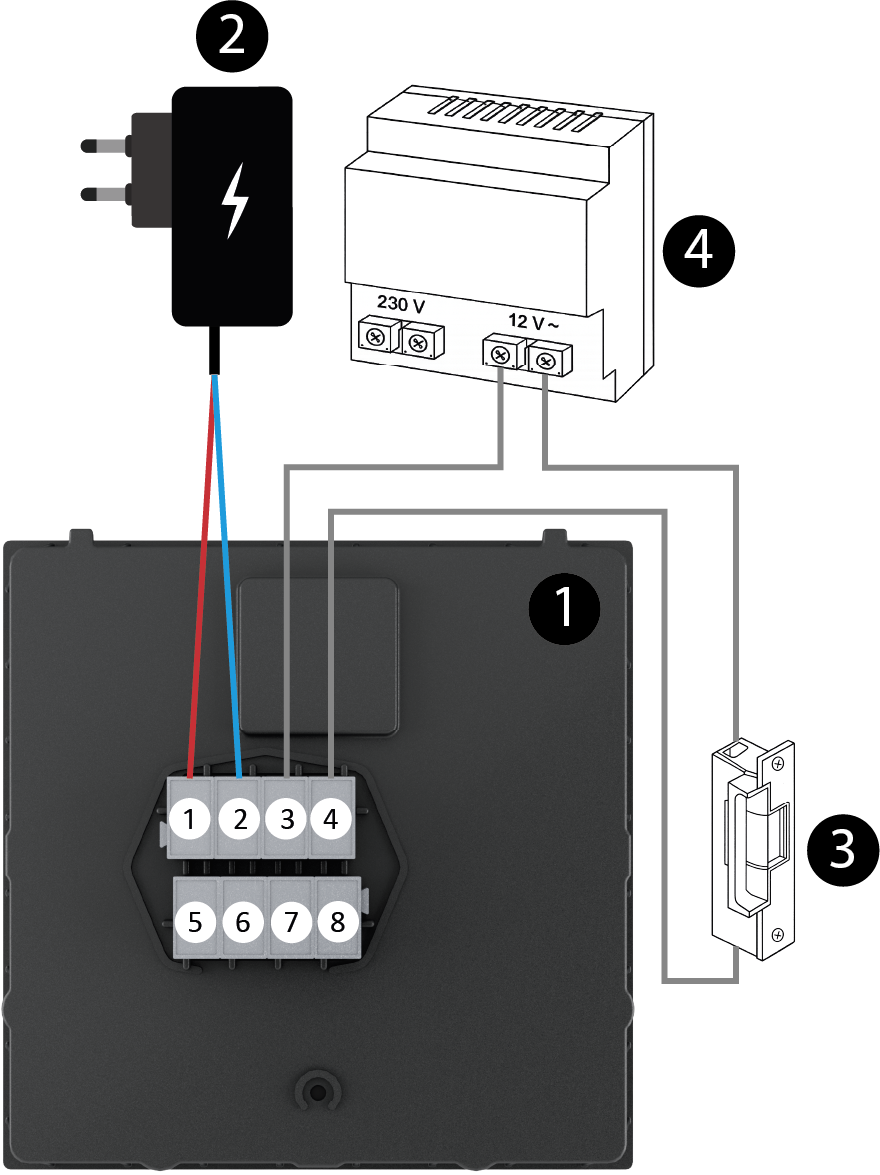

Anschlussbeispiel für einen Türöffner
-
DoorLine Cam / Snap modular (Rückseite)
-
Steckernetzteil
-
Türöffner angesteuert über Schaltausgang
-
Klingeltrafo zur Spannungsversorgung der Türklingel und des Türöffners
Achtung: Den Klingeltrafo nicht zu Stromversorgung der Snap/Cam nutzen!
Der Schaltausgang schaltet potentialfrei, d.h. für einen Standard-Türöffner ist ein separater Klingeltrafo erforderlich.
Das Bild zeigt die Rückseite der DoorLine Voice!
Hinweise zur Verwendung eines elektronischen Türöffners
Beim Anschluss eines Türöffners besteht ein erhöhtes Einbruchsrisiko, da die potenzialfreien Kontakte nach Demontage des Moduls zugänglich sind. Ein elektrischer Türöffner ersetzt nicht den Verschluss der Tür durch einen Riegel, sondern ist lediglich eine zusätzliche Einrichtung. Er ist in erster Linie für den Tagesbetrieb gedacht, während nachts oder bei Abwesenheit die Tür durch den Riegel verschlossen wird. Eine Tür, die nur mit der Falle des Türöffners geschlossen gehalten wird, gilt versicherungsrechtlich als nicht verschlossen.

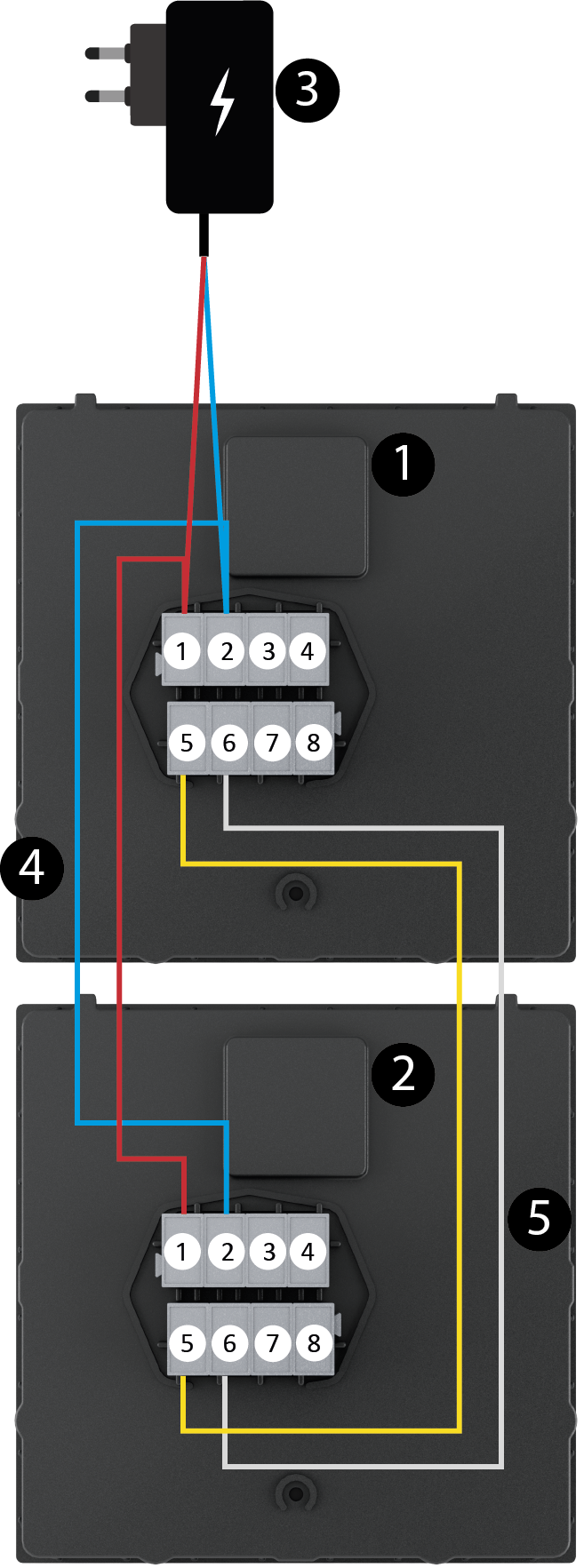

Anschluss der DoorLine Voice in Kombination mit einer DoorLine Snap
-
DoorLine Cam / Snap modular (Rückseite)
-
DoorLine Voice (Rückseite)
-
Steckernetzteil
-
Verbindungsleitung rot/blau für Spannungsversorgung
-
Verbindungsleitung gelb/weiß Klingeltaste 1
Der Schaltausgang 1 der DoorLine Snap (Klemme 5/6) steuert den Eingang für Klingeltaste 1 (Klemme 5/6) der DoorLine Voice an. Zum Verbinden der Spannungsversorgung beider Geräte den blauen (−) und den roten (+) beiliegenden Draht verwenden. Zum Verbinden der Klemmen 5/6 die gelben und weißen beiliegenden Drähte verwenden.
